Описание
Презентация по технологии (труду) для 9 класса, урок 5 на тему «Технология создания объемных моделей в САПР» предназначена для проведения урока в соответствии с ФРП ООО РФ. Материал знакомит учащихся с принципами трехмерного моделирования, основными возможностями систем автоматизированного проектирования и последовательностью создания объемных объектов в программе КОМПАС.

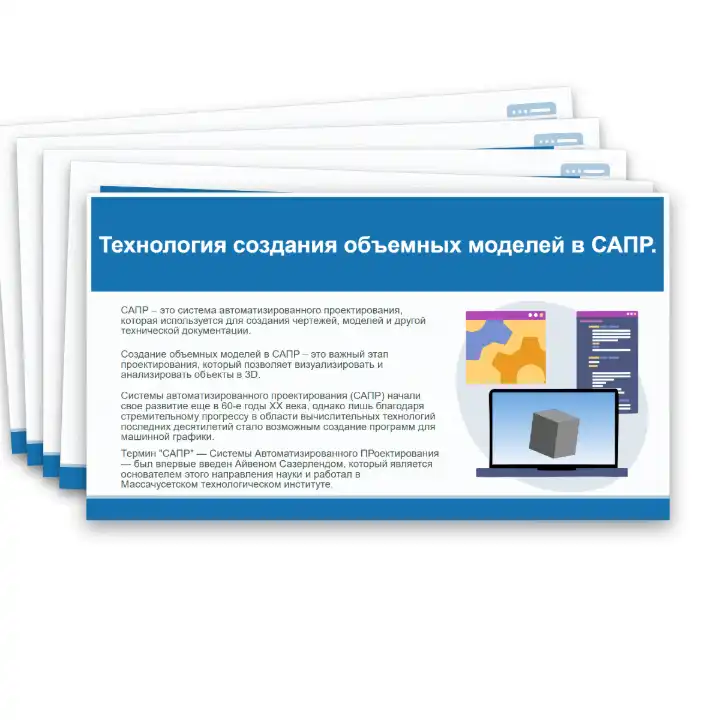

В начале презентации раскрывается понятие САПР — системы автоматизированного проектирования, используемой для создания чертежей, моделей и другой технической документации. Объясняется значение трехмерного моделирования для визуализации и анализа проектируемых объектов, рассматривается развитие систем автоматизированного проектирования.

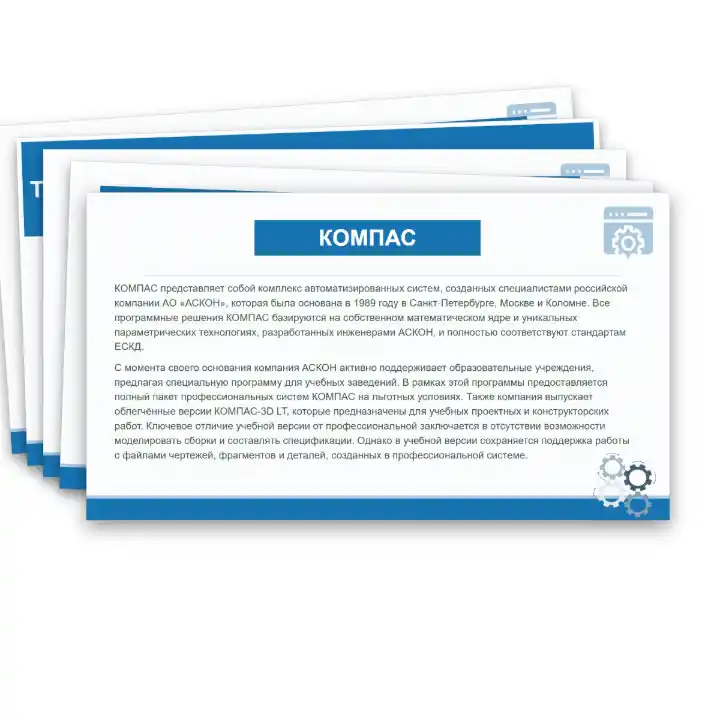

Отдельный блок посвящен российской системе КОМПАС. Учащиеся знакомятся с назначением программы, ее применением в проектных и конструкторских работах, а также с основными принципами построения трехмерных моделей.

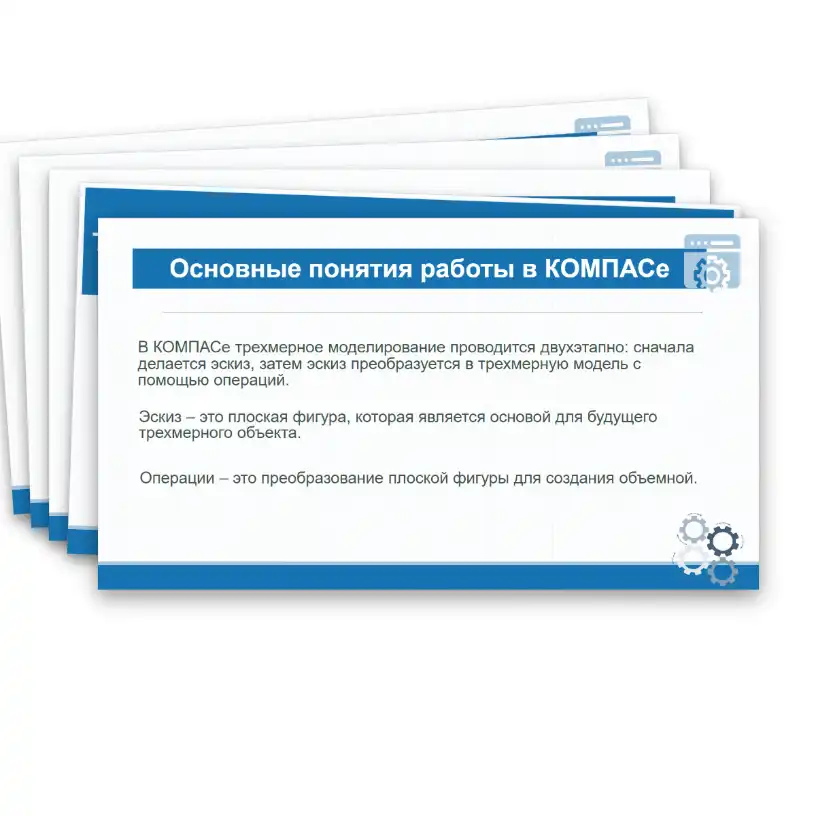

В презентации объясняются основные понятия работы в КОМПАСе. Показано, что создание трехмерного объекта начинается с построения эскиза — плоской фигуры, которая затем с помощью специальных операций преобразуется в объемную модель.

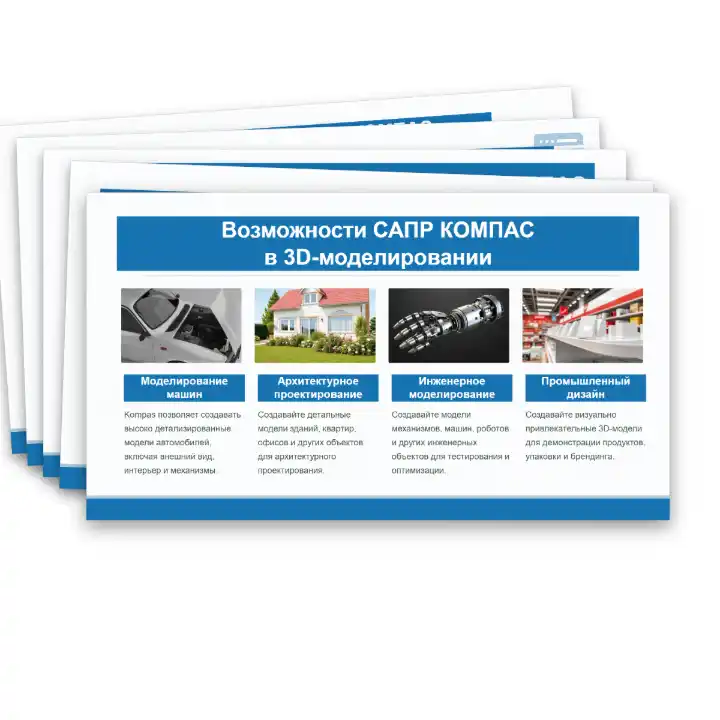

Рассматриваются основные возможности САПР КОМПАС в 3D-моделировании:
- моделирование машин и их элементов;
- архитектурное проектирование;
- инженерное моделирование механизмов и технических объектов;
- промышленный дизайн и создание трехмерных моделей изделий.

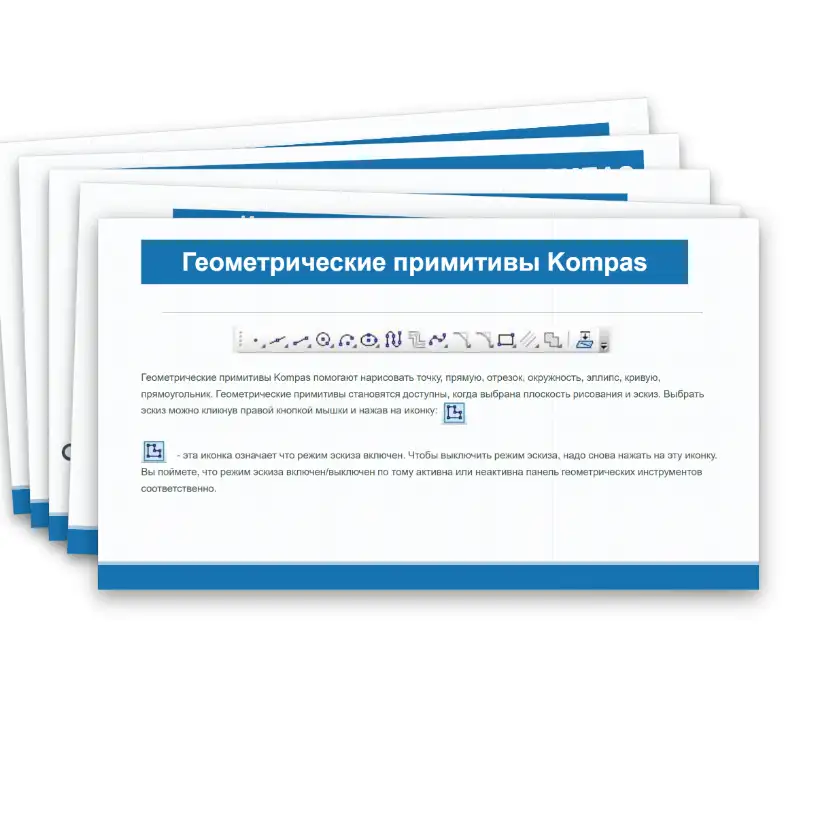

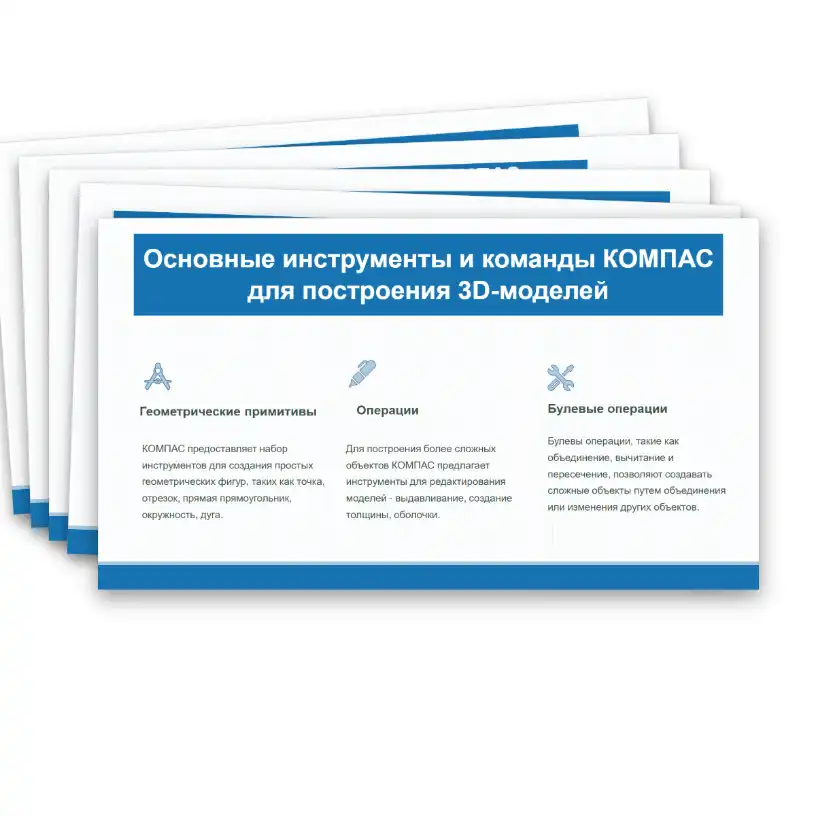

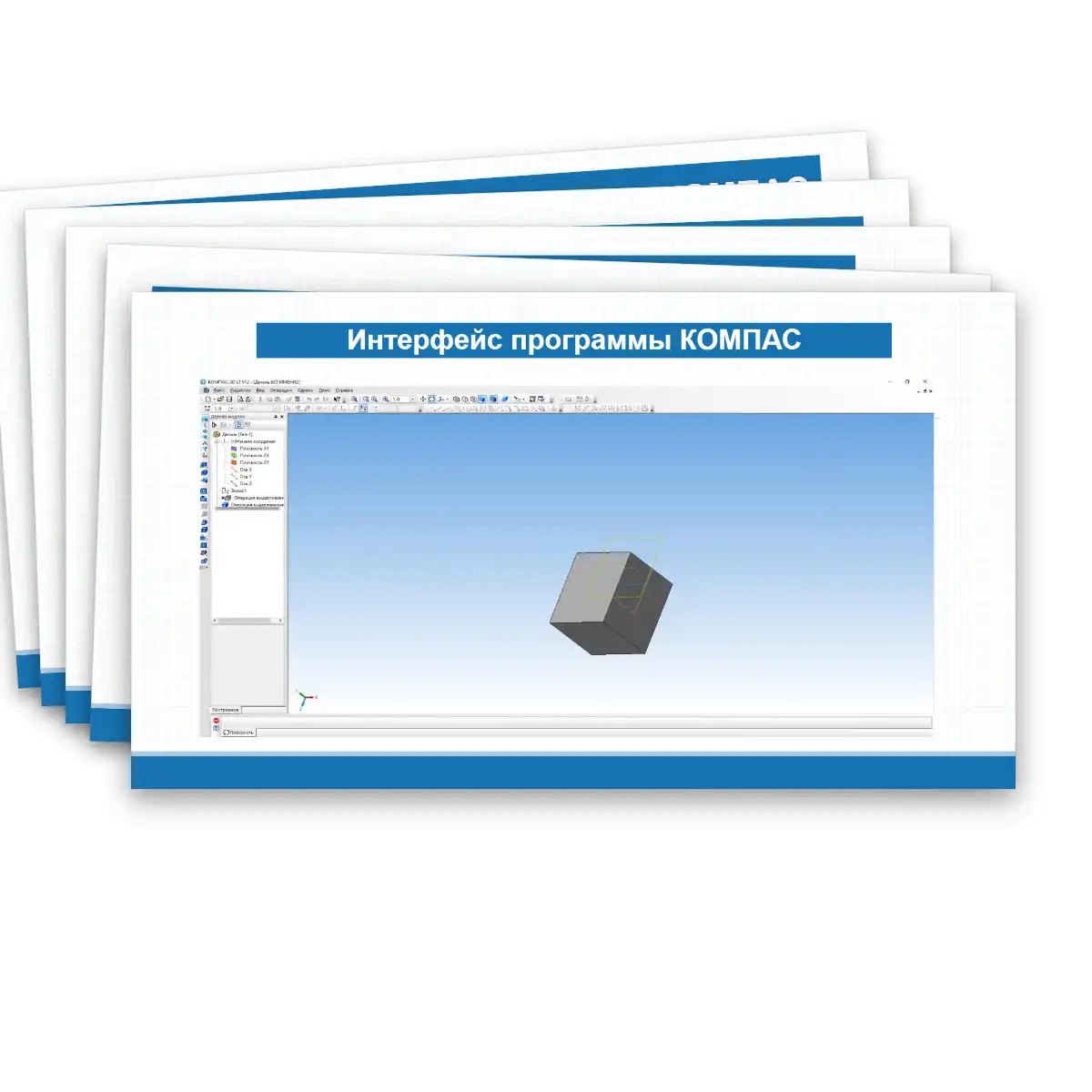

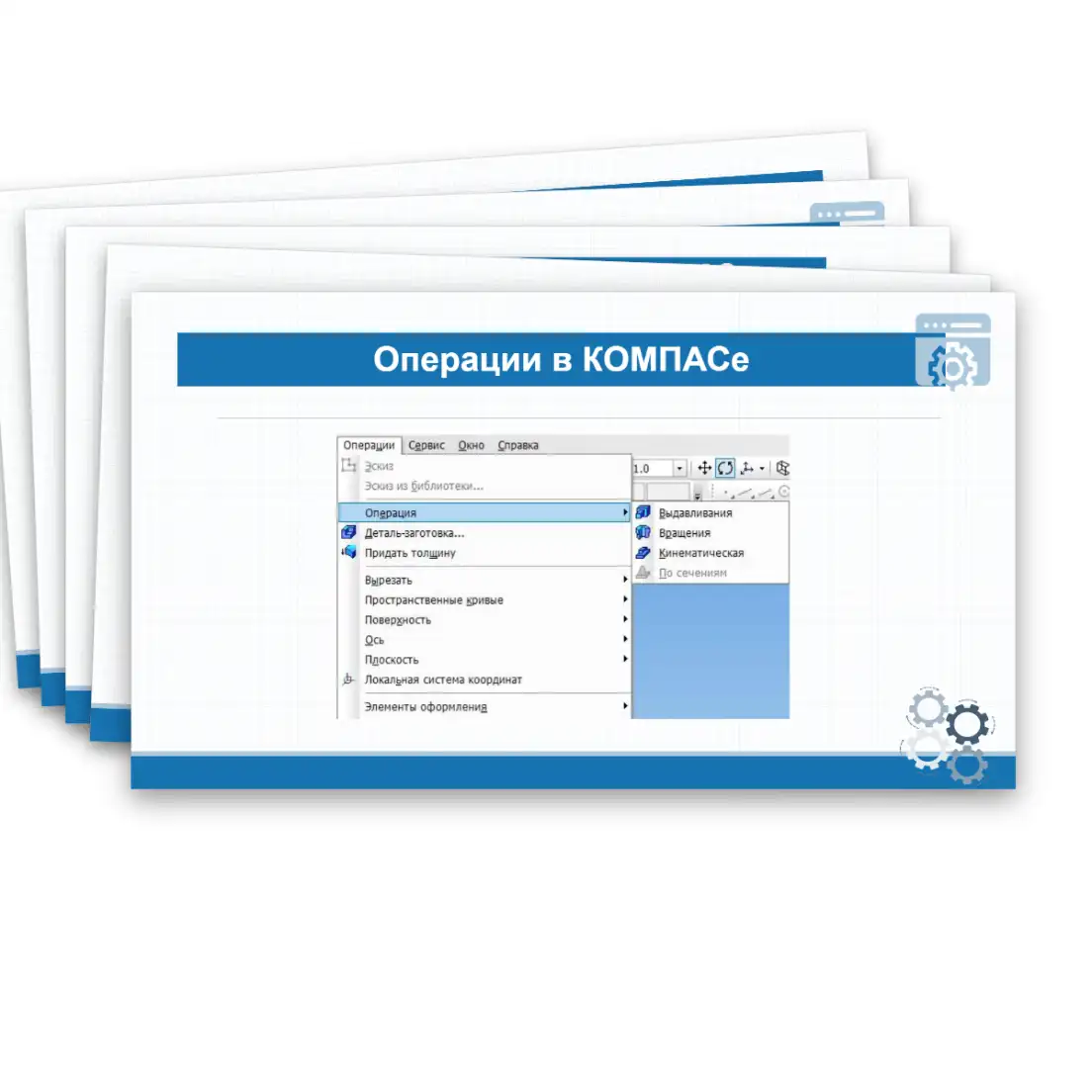

Учащиеся знакомятся с интерфейсом программы КОМПАС и основными инструментами, необходимыми для создания 3D-моделей. Рассматриваются геометрические примитивы: точка, прямая, отрезок, окружность, эллипс, кривая и прямоугольник. Показано использование операций выдавливания, создания толщины и оболочки, а также булевых операций — объединения, вычитания и пересечения объектов.

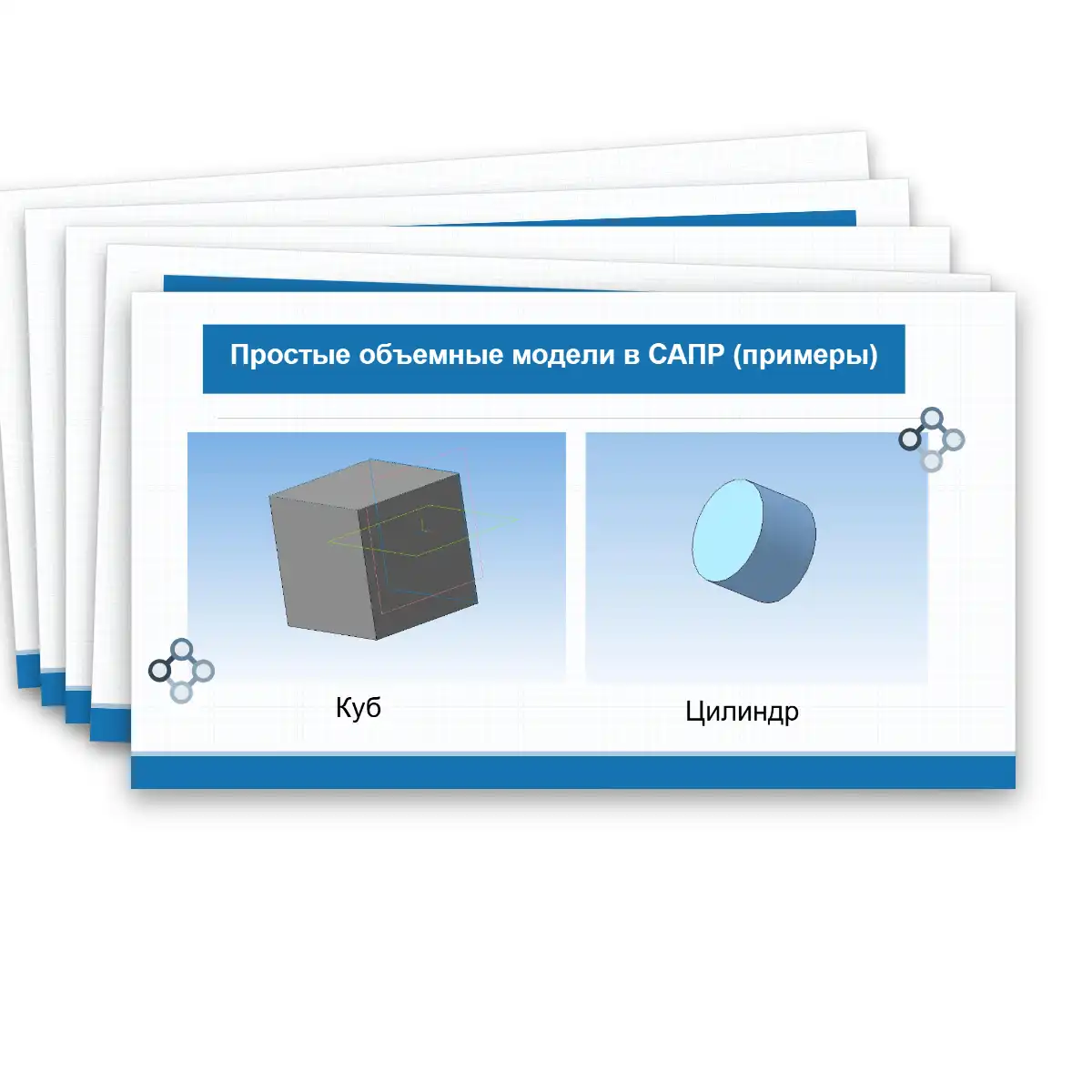

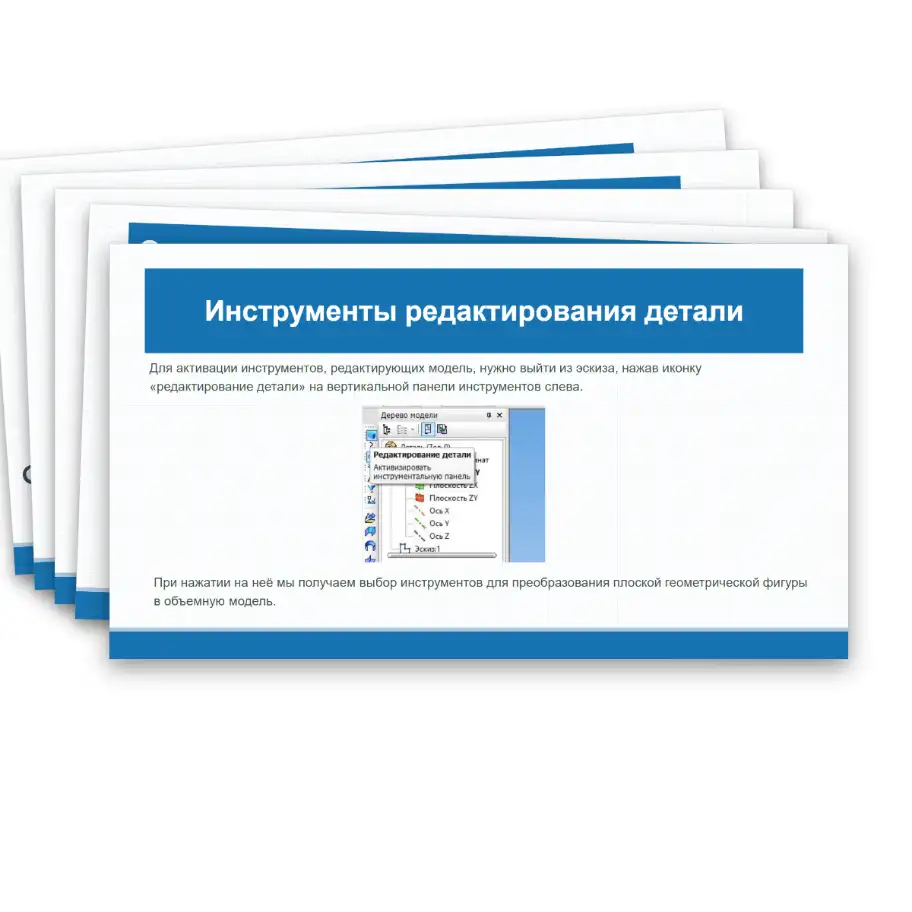

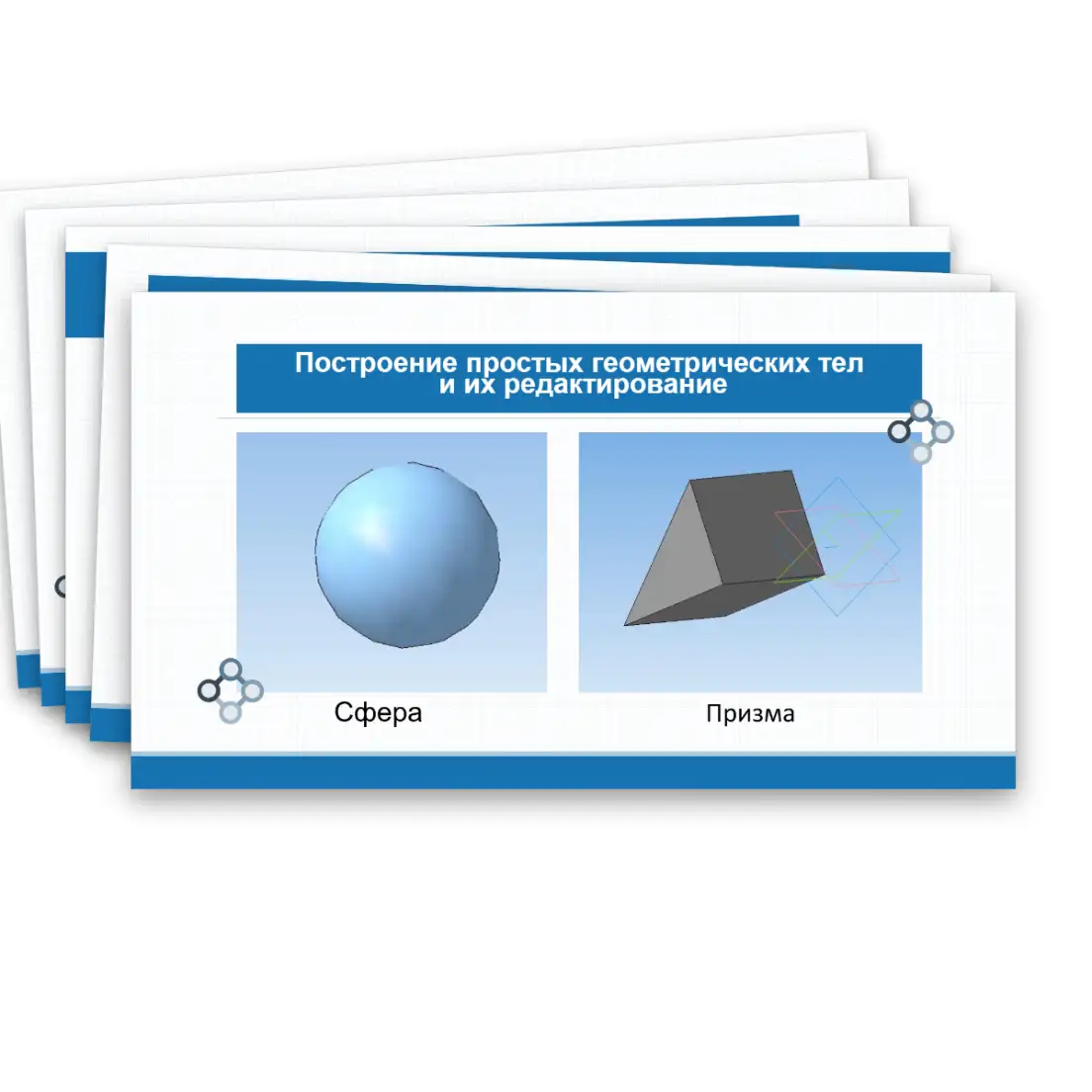

В презентации наглядно объясняется работа в режиме эскиза и переход к инструментам редактирования детали. На примерах демонстрируется построение простых объемных тел: куба, цилиндра, сферы и призмы.

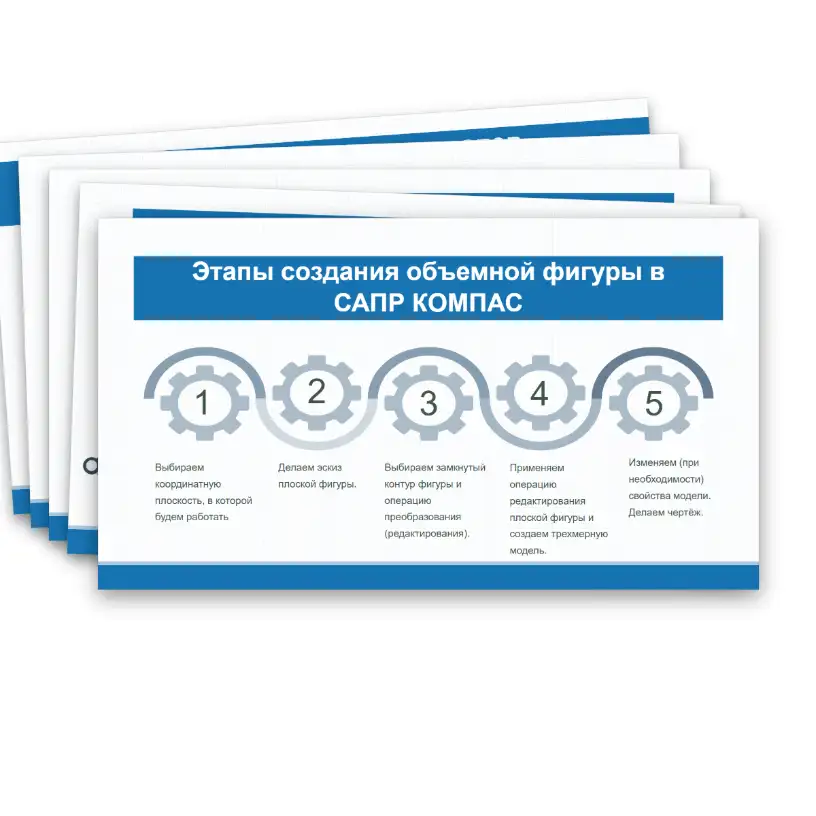

Отдельный слайд посвящен последовательности создания объемной фигуры в САПР КОМПАС:
- выбор координатной плоскости;
- создание эскиза плоской фигуры;
- выбор замкнутого контура и операции преобразования;
- создание трехмерной модели;
- изменение свойств модели и создание чертежа.

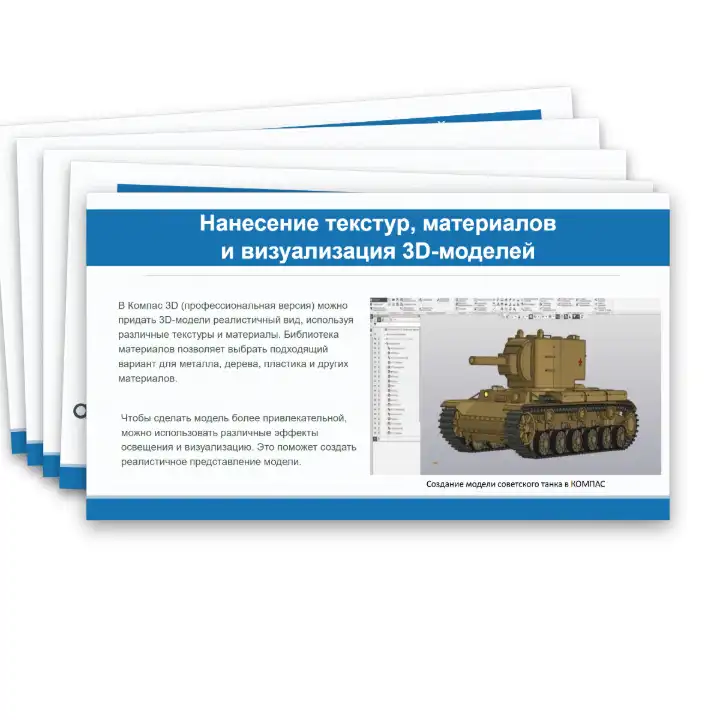

Также рассматриваются возможности оформления трехмерных объектов. Учащиеся узнают, как с помощью текстур, материалов, освещения и визуализации придать модели более реалистичный вид. В качестве примера показана трехмерная модель, созданная в КОМПАС-3D.

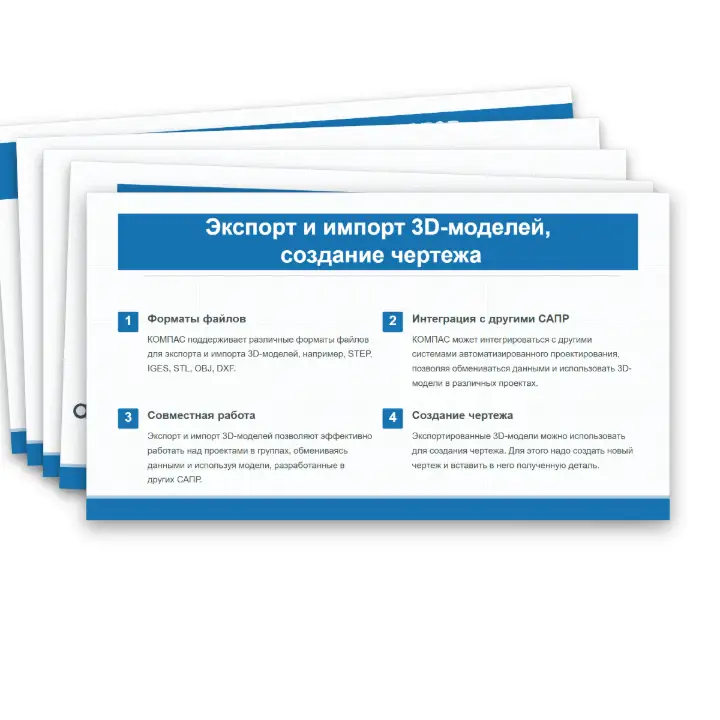

Завершающая часть презентации посвящена экспорту и импорту 3D-моделей. Рассматриваются форматы STEP, IGES, STL, OBJ и DXF, возможности обмена данными между различными САПР, совместной работы над проектами и использования готовой трехмерной модели для создания чертежа.
Презентация содержит 14 слайдов. Материал можно использовать для объяснения новой темы, знакомства учащихся с основами трехмерного моделирования в КОМПАС, демонстрации основных инструментов САПР и подготовки к практической работе по созданию объемных моделей.
