Презентация «Основные элементы графических изображений»

Описание

Презентация «Основные элементы графических изображений» предназначена для знакомства учащихся с базовыми элементами, из которых складываются эскизы, схемы и технические изображения. Материал помогает понять, какую информацию передают точка, линия, контур, буквенные и числовые обозначения, размеры и условные знаки.

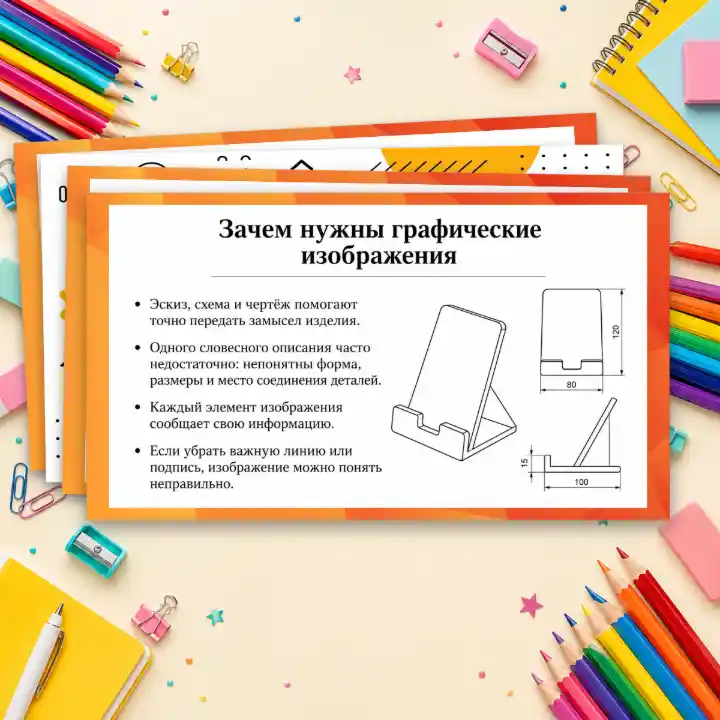

В начале презентации объясняется, зачем нужны графические изображения и почему словесного описания изделия часто бывает недостаточно. На примере подставки показано, как с помощью эскиза и размеров можно точнее передать форму и конструкцию будущего изделия.

Отдельные слайды посвящены основным элементам графического изображения:

• точке — обозначению определённого положения на плоскости;
• линии — передаче границы, направления и связи между элементами;
• контуру — внешнему и внутреннему очертанию детали;
• буквам и цифрам — обозначению точек, деталей и размеров;
• условным знакам — краткой передаче дополнительной информации.

В презентации наглядно показаны прямая и дуга, сплошная, штриховая и вспомогательная линии. Рассматриваются внешний и внутренний контуры, обозначение отверстий, размерные линии, буквенные обозначения точек и запись размеров.

На примерах учащиеся увидят, как разные графические элементы работают вместе. Показано, как точка обозначает центр отверстия, линии формируют стороны детали, контуры передают форму, а цифры и условные знаки уточняют необходимые сведения.

Отдельный блок посвящён последовательности чтения технического изображения. Учащимся предлагается определить предмет, найти внешний и внутренние контуры, прочитать размеры и обозначения, разобраться с условными знаками и проверить, можно ли по изображению описать форму изделия.

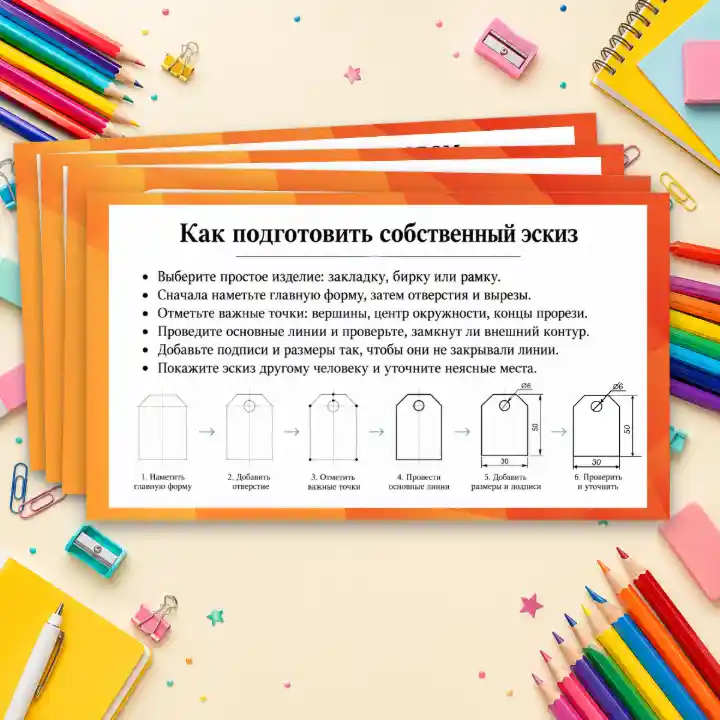

Также представлена пошаговая схема создания собственного эскиза: от выбора простой формы и нанесения основных линий до обозначения отверстий, размеров и итоговой проверки готовой работы.

Завершающий учебный слайд содержит памятку для проверки готового изображения: понятна ли внешняя граница, видны ли внутренние элементы, правильно ли читаются размеры, буквы и условные обозначения. После основной части предусмотрен блок рефлексии, позволяющий учащимся оценить степень понимания темы.

Презентация содержит 11 слайдов. Материал можно использовать для объяснения новой темы, закрепления понятий графической грамотности, подготовки к выполнению эскизов и практических работ с техническими изображениями.
