Практическая работа «Построение геометрических фигур в чертежном редакторе»

Описание

«Практическая работа «Построение геометрических фигур в чертежном редакторе»» — презентация по предмету «Технология (Труд)» для 7 класса, подготовленная к уроку 10 в соответствии с ФРП ООО РФ. Материал представляет собой подробную пошаговую инструкцию по выполнению практической работы в чертёжном редакторе КОМПАС-3D. Фактически это иллюстрированное пошаговое руководство к выполнению чертежа.

В ходе практической работы учащиеся осваивают основные приёмы построения геометрических фигур на листе 2D-чертежа. На примере детали «Пластина с центральным отверстием» последовательно рассматриваются создание нового чертежа, построение прямоугольника заданных размеров, нахождение центра детали, построение окружности, нанесение размеров и оформление готового чертежа.

Что рассматривается в презентации

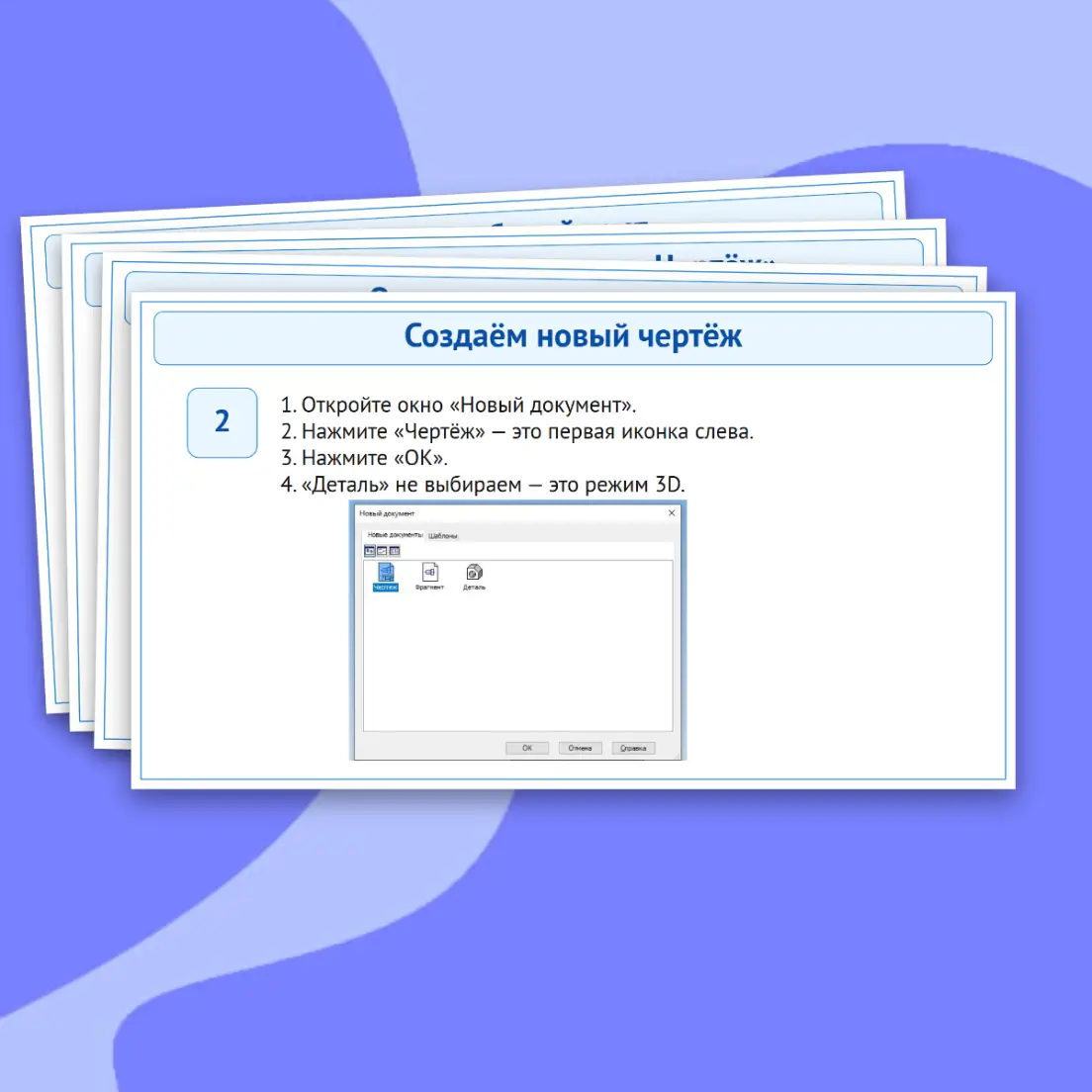

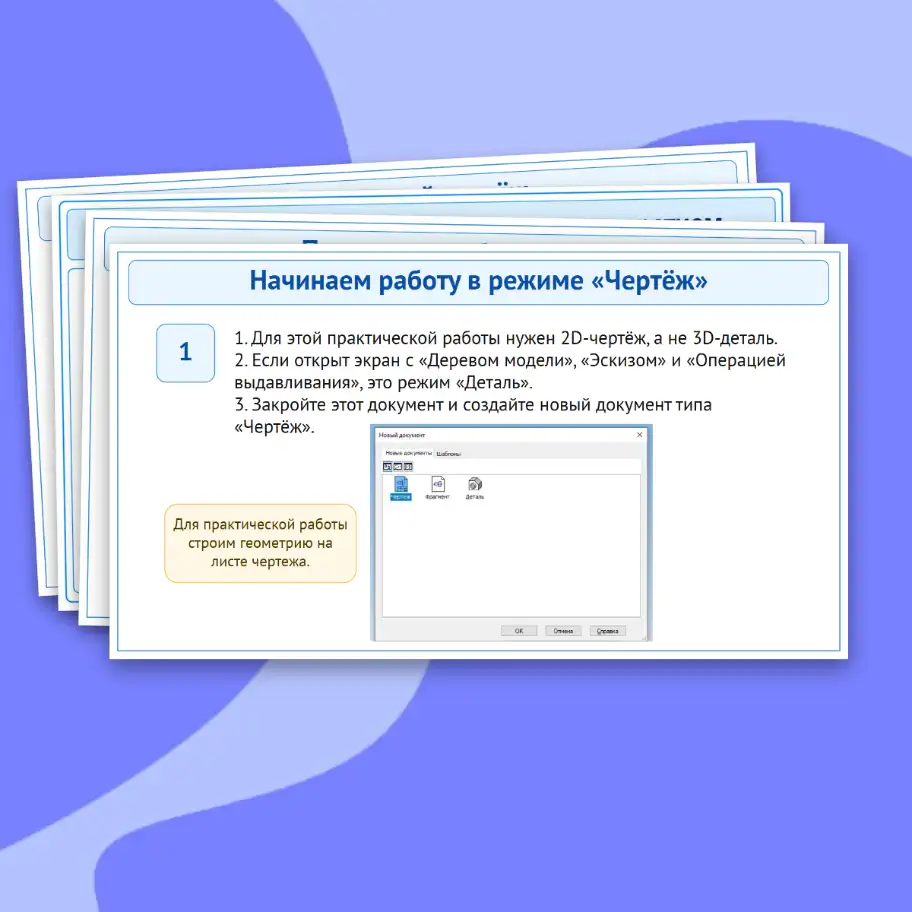

• создание нового документа в режиме «Чертёж»;
• отличие 2D-чертежа от режима создания 3D-детали;

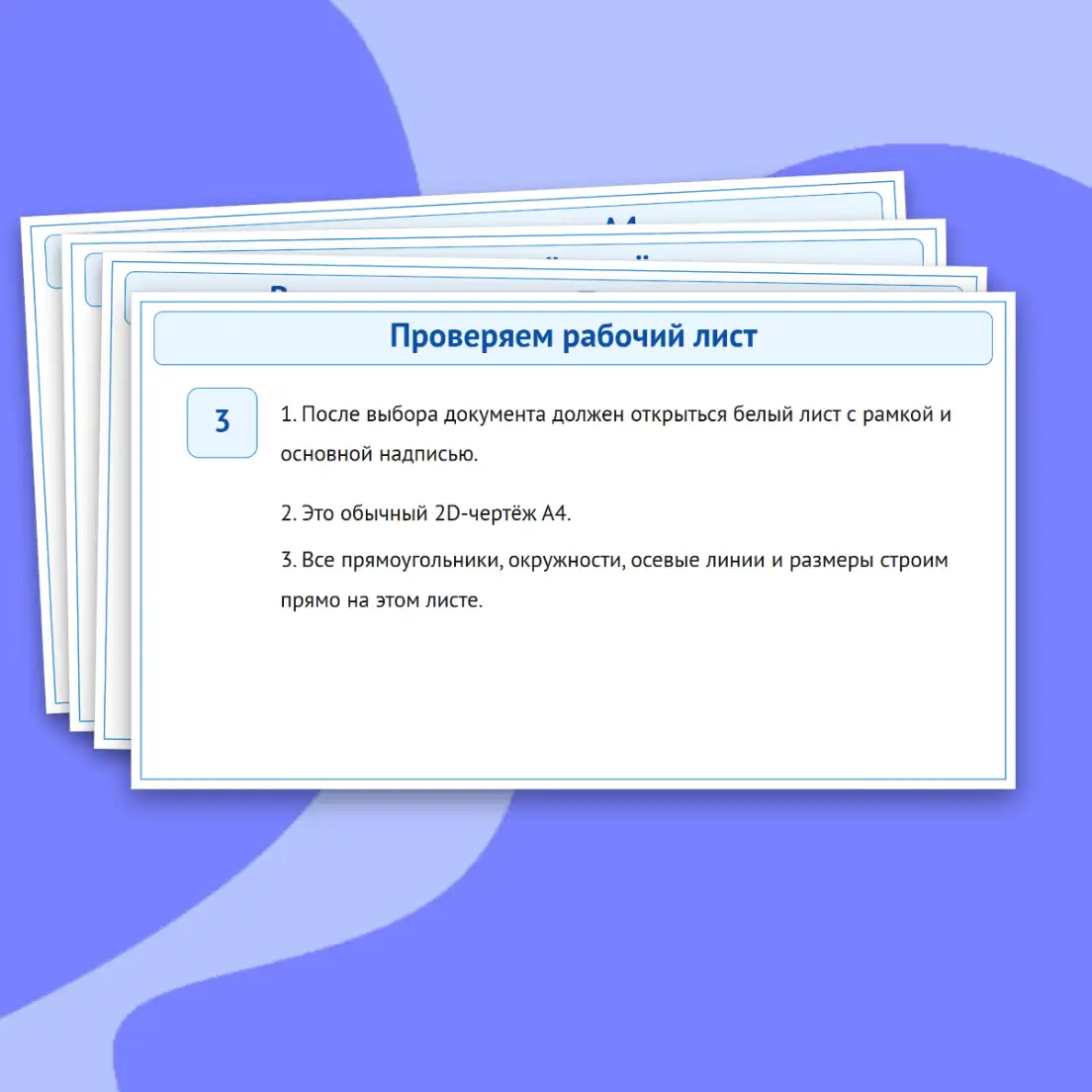

• работа с листом чертежа формата А4;

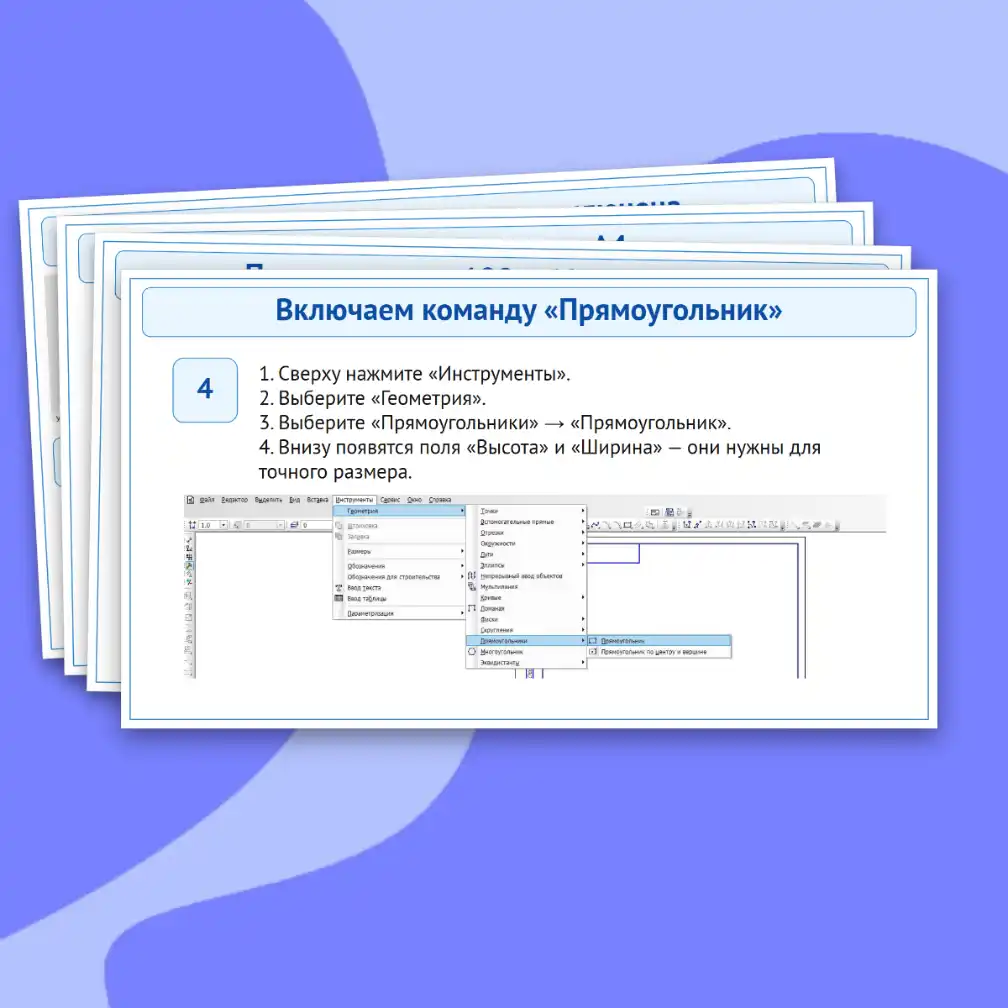

• использование команды «Прямоугольник»;

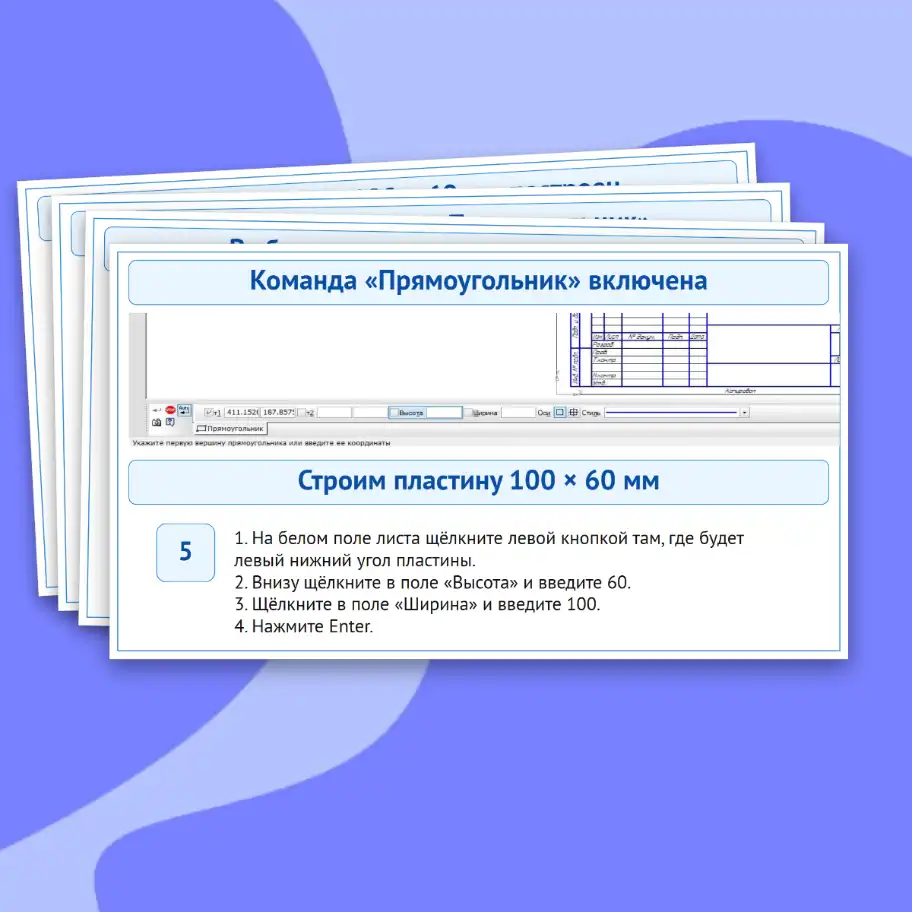

• построение прямоугольника с точно заданными размерами;
• работа со вспомогательными прямыми;

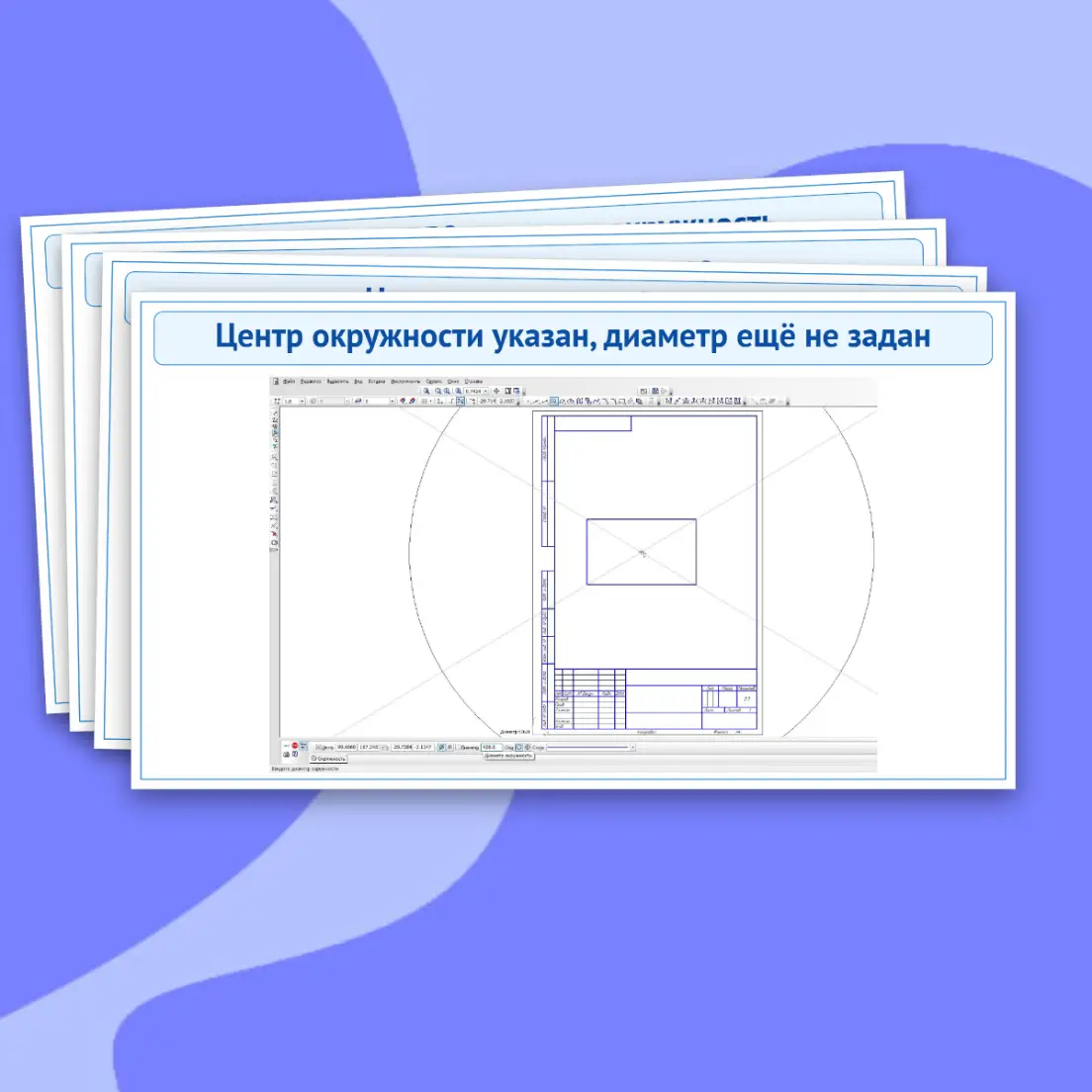

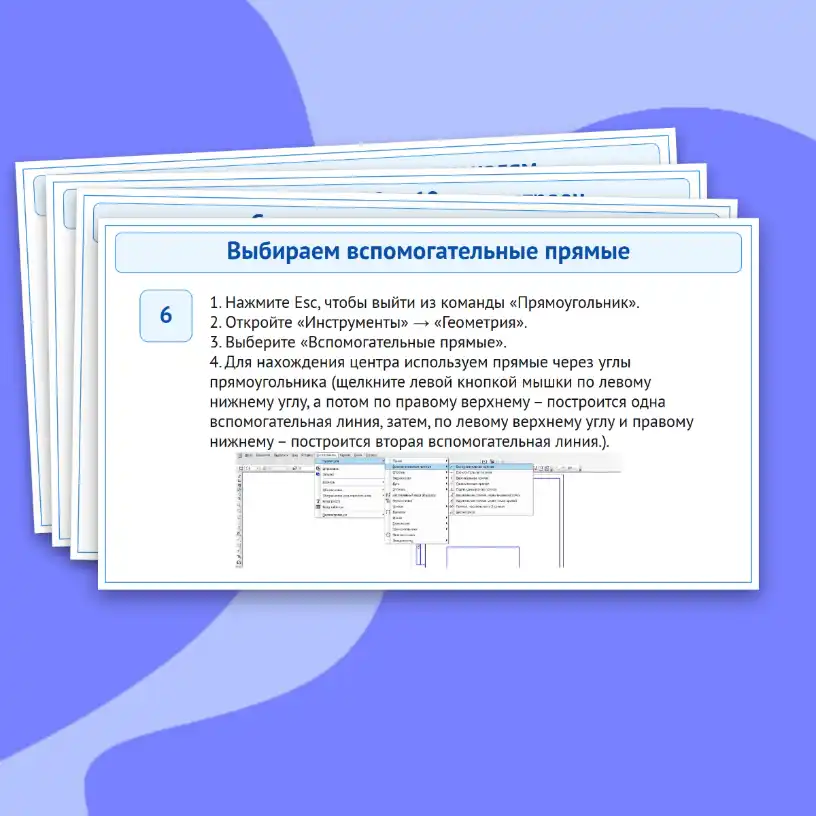

• нахождение центра прямоугольника по диагоналям;

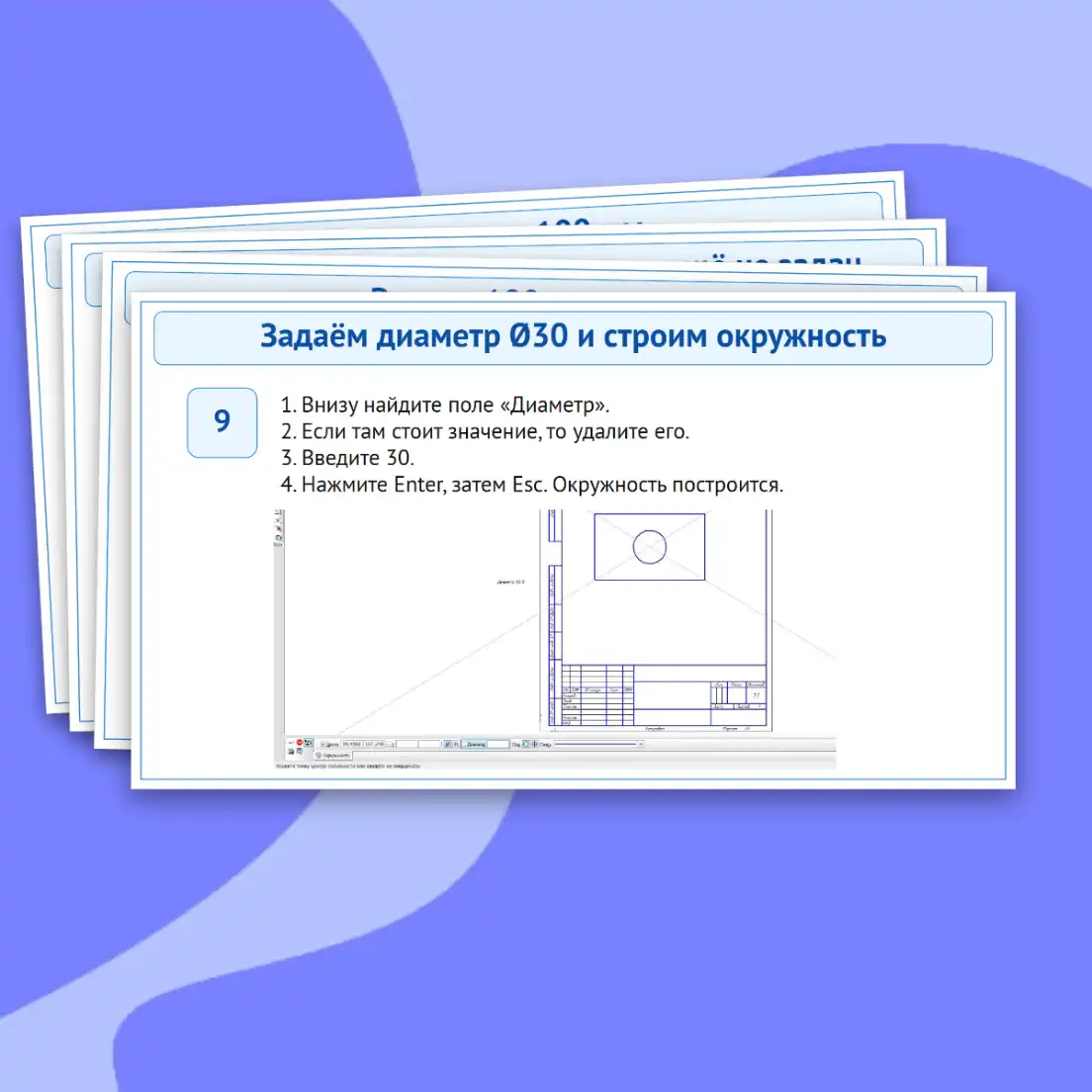

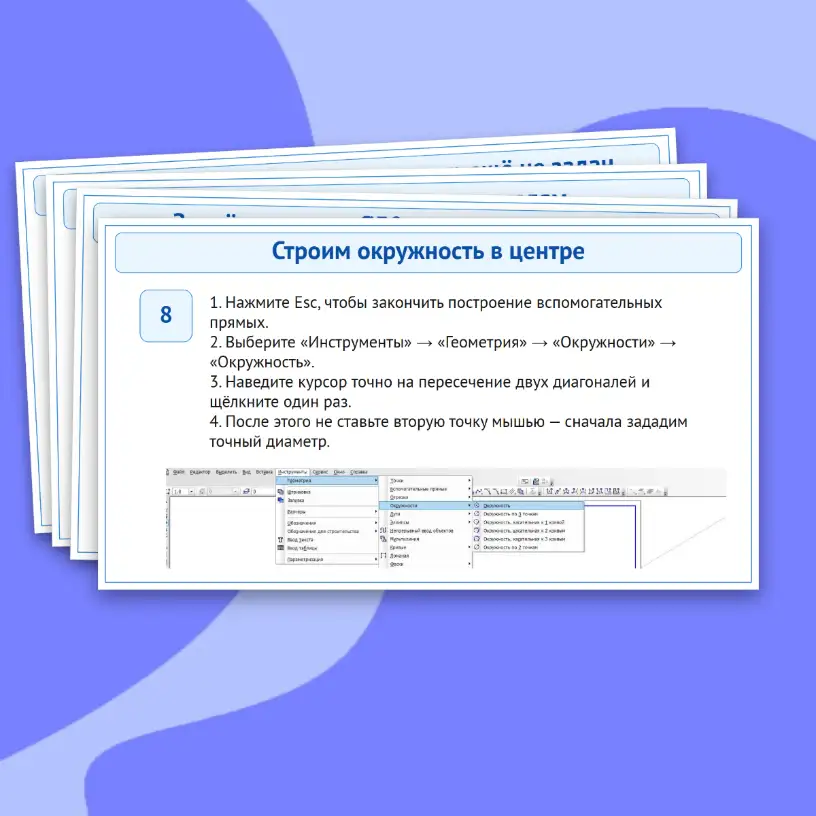

• построение окружности заданного диаметра;
• нанесение линейных и диаметральных размеров;
• построение осевых линий отверстия;

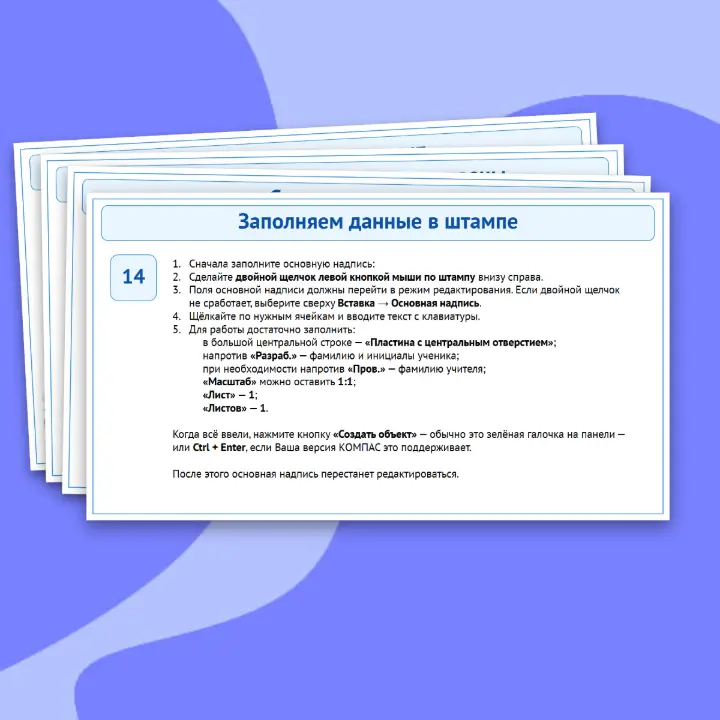

• заполнение основной надписи чертежа;
• сохранение готовой работы в формате чертежа КОМПАС.

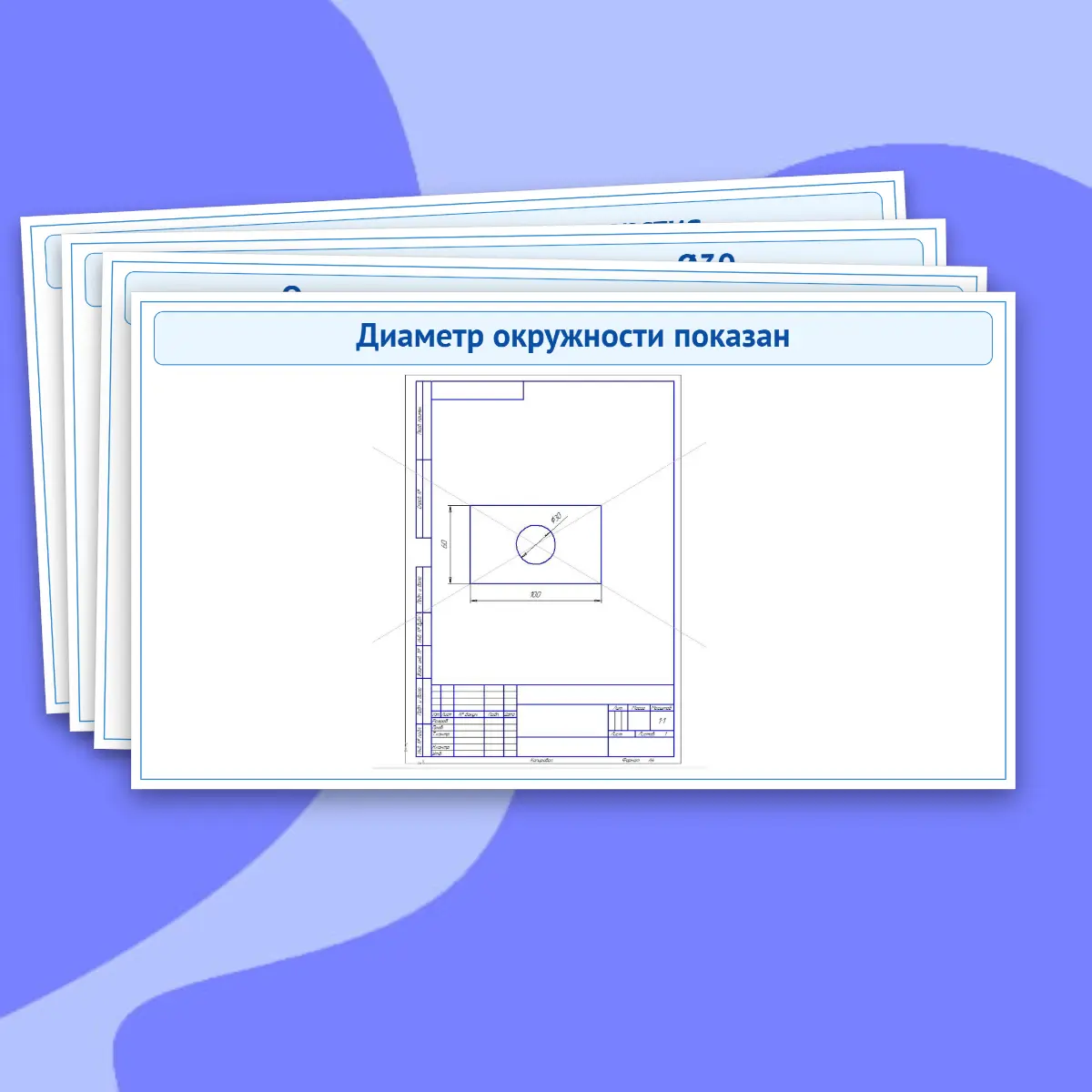

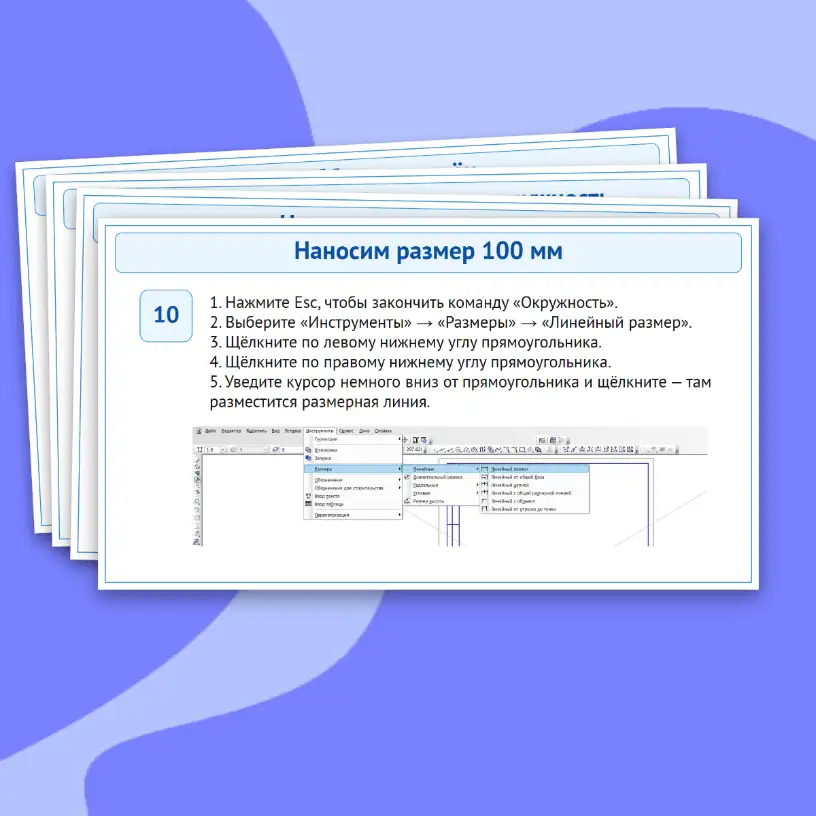

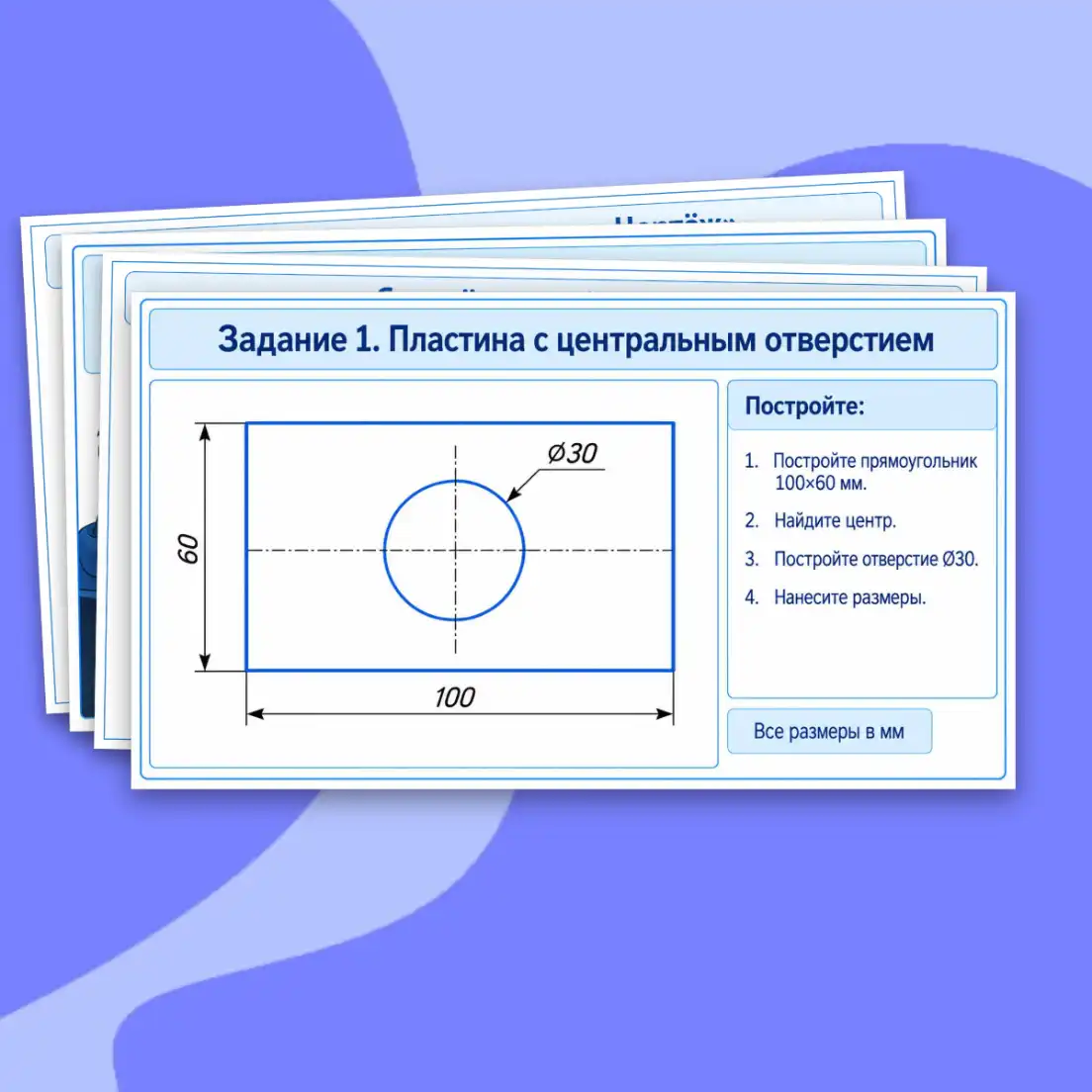

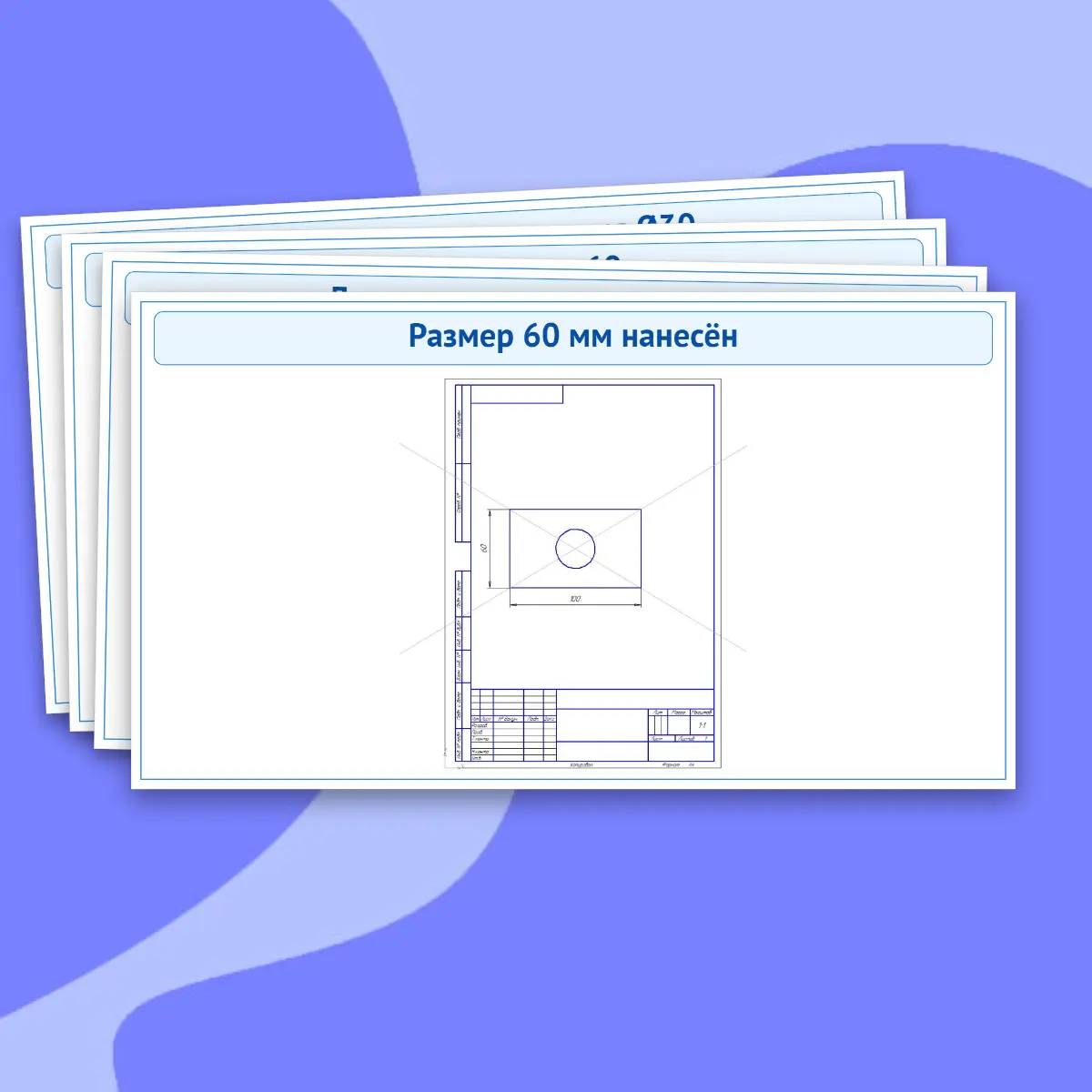

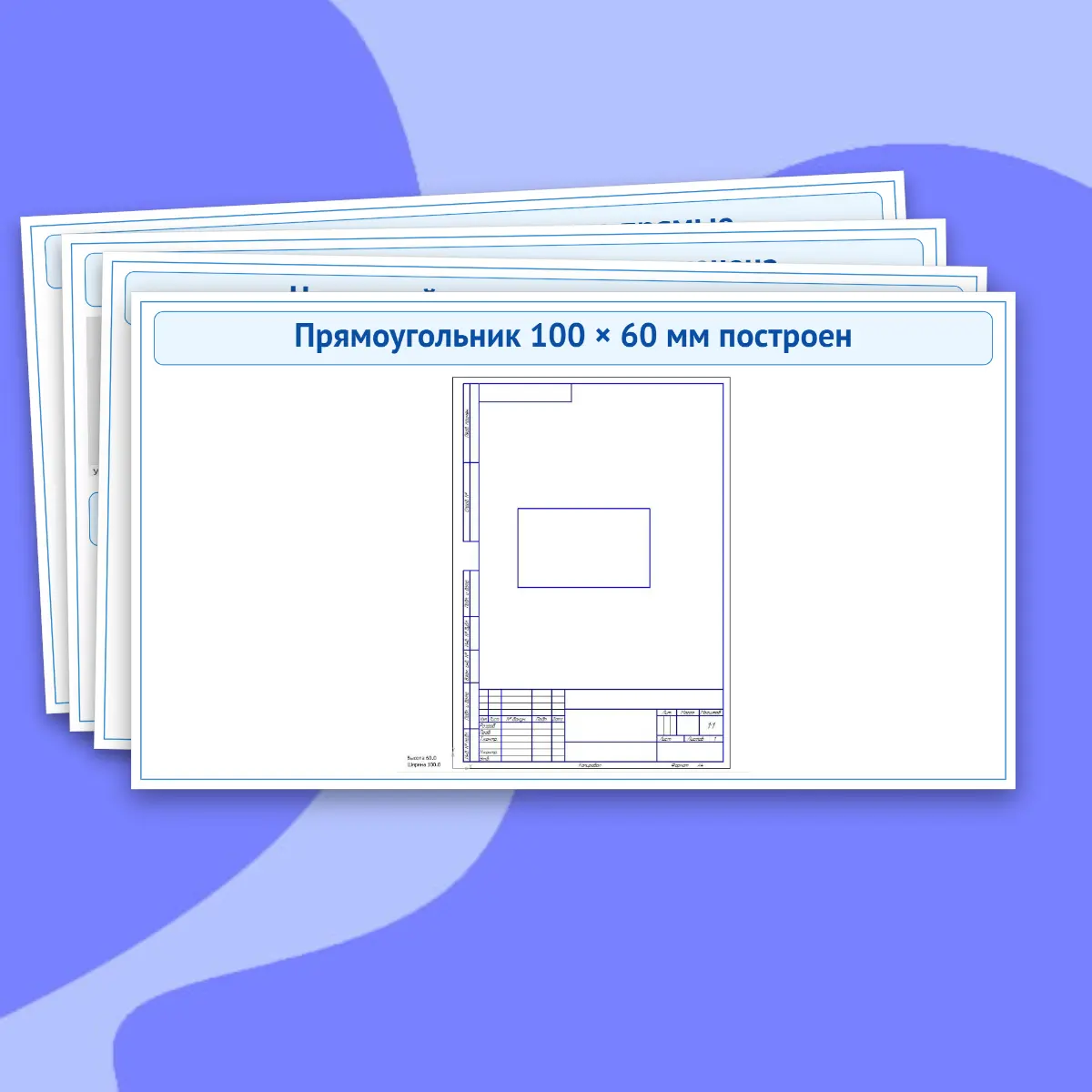

Основное практическое задание заключается в построении пластины размером 100 × 60 мм с центральным отверстием диаметром 30 мм. Учащиеся учатся задавать точные размеры геометрических объектов, использовать вспомогательные построения для определения центра и правильно размещать окружность в центре прямоугольной детали. Большое внимание уделяется работе с размерами. Пошагово показано, как нанести линейные размеры 100 мм и 60 мм, а также диаметральный размер отверстия Ø30. Учащиеся знакомятся с командами «Линейный размер» и «Диаметральный размер» и учатся правильно располагать размерные линии и надписи на чертеже.

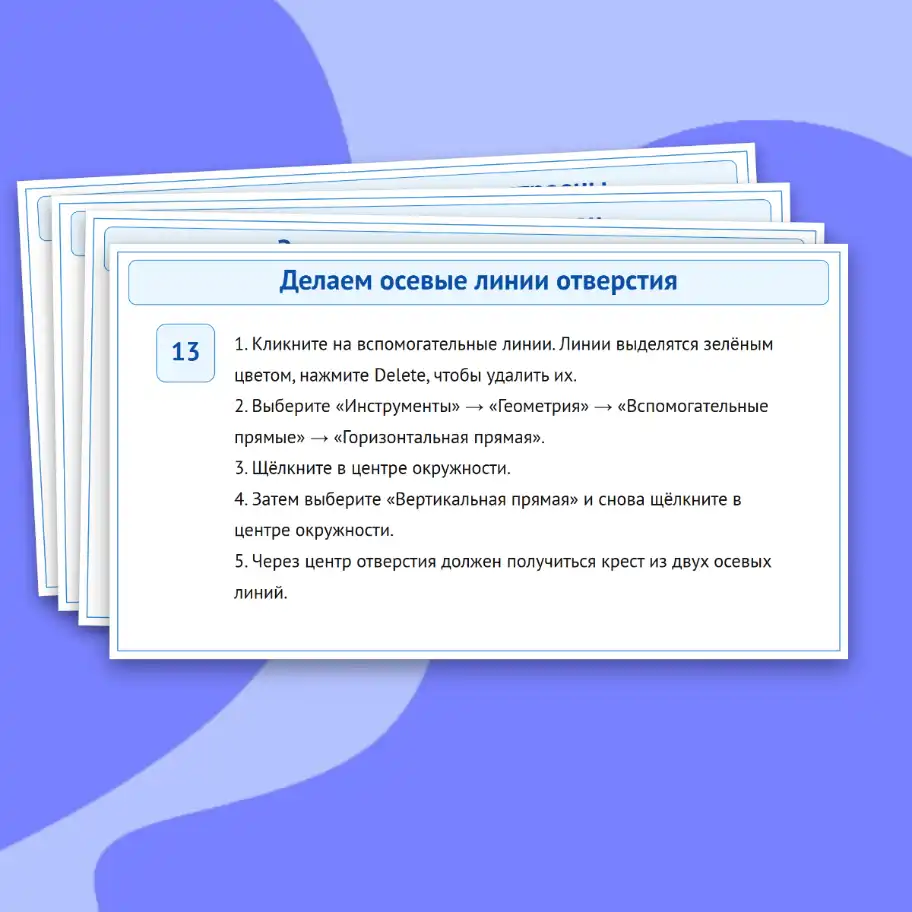

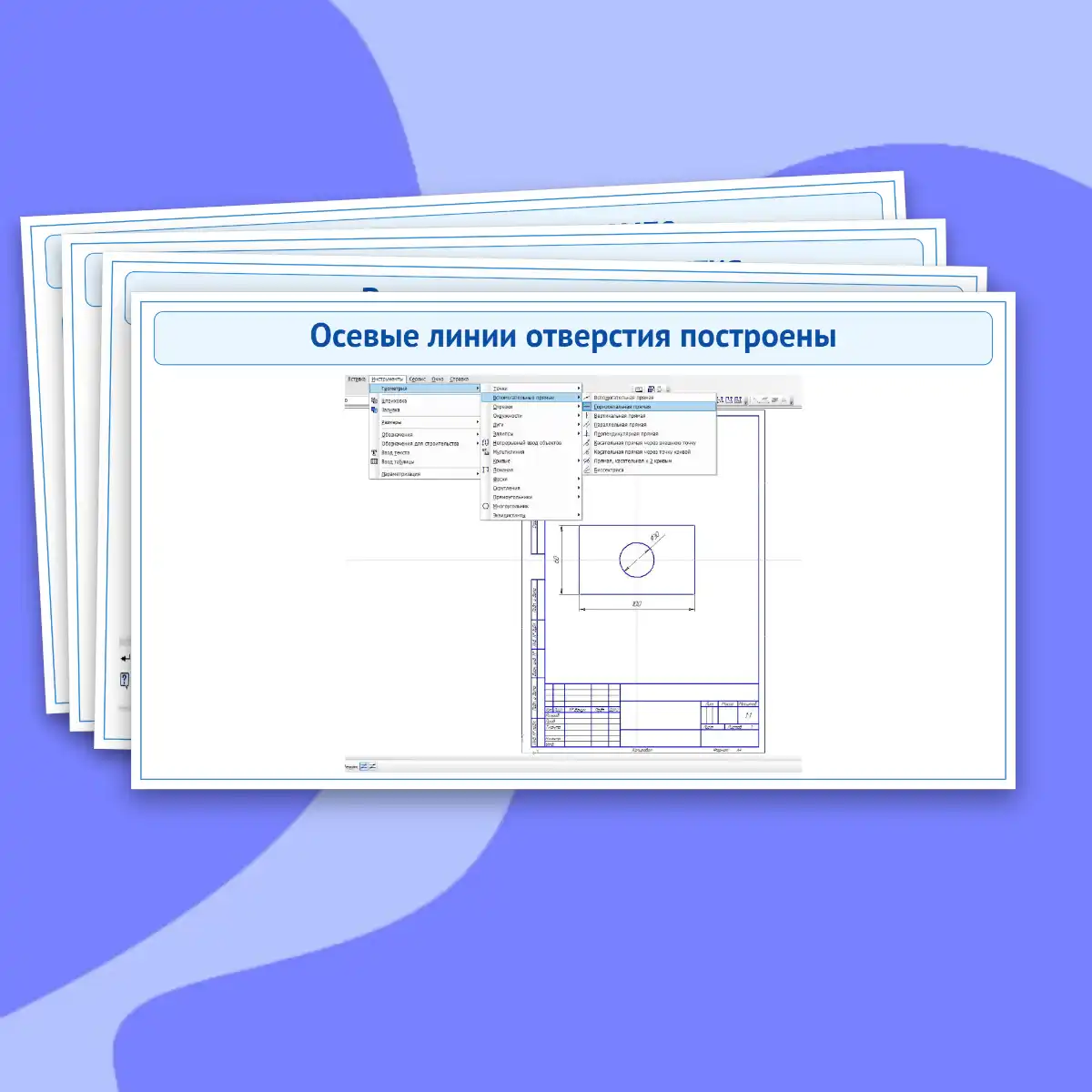

Отдельный этап работы посвящён построению осевых линий отверстия. После удаления вспомогательных диагоналей через центр окружности проводятся горизонтальная и вертикальная линии, которые обозначают положение центра отверстия и помогают правильно оформить технический чертёж.

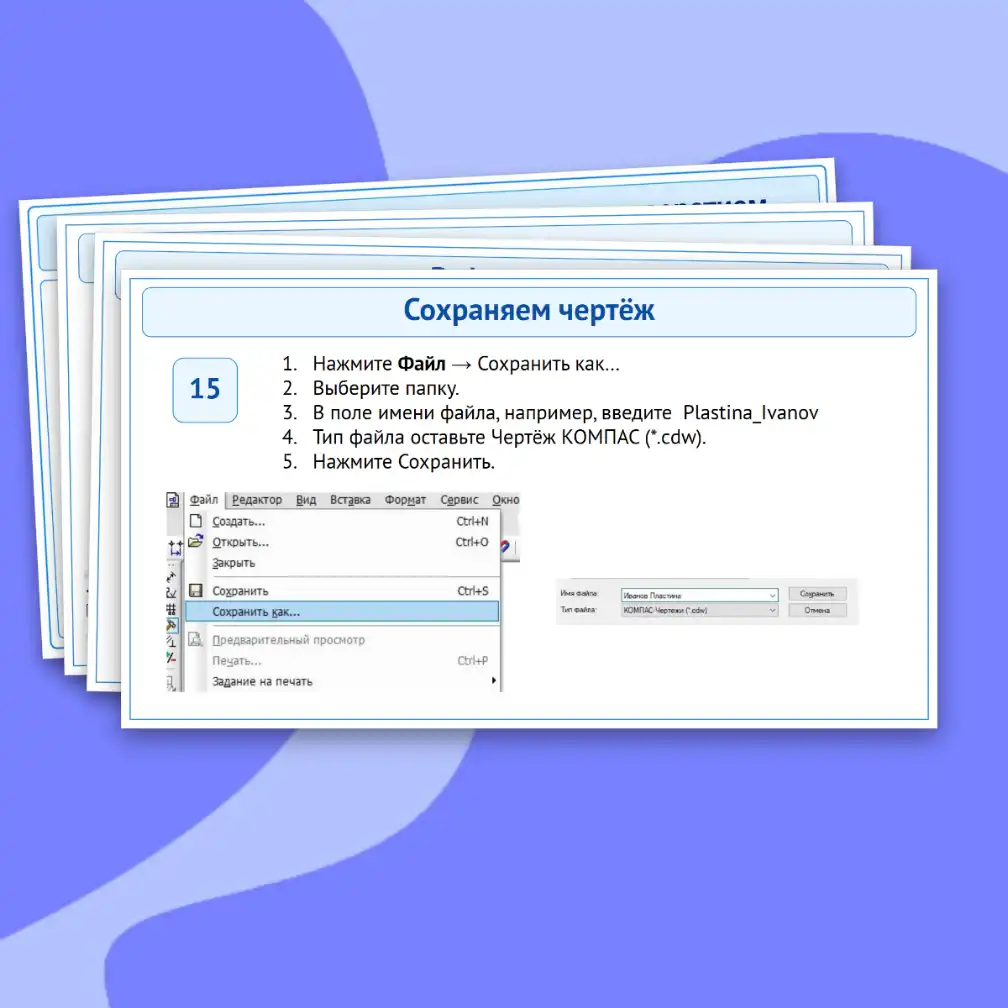

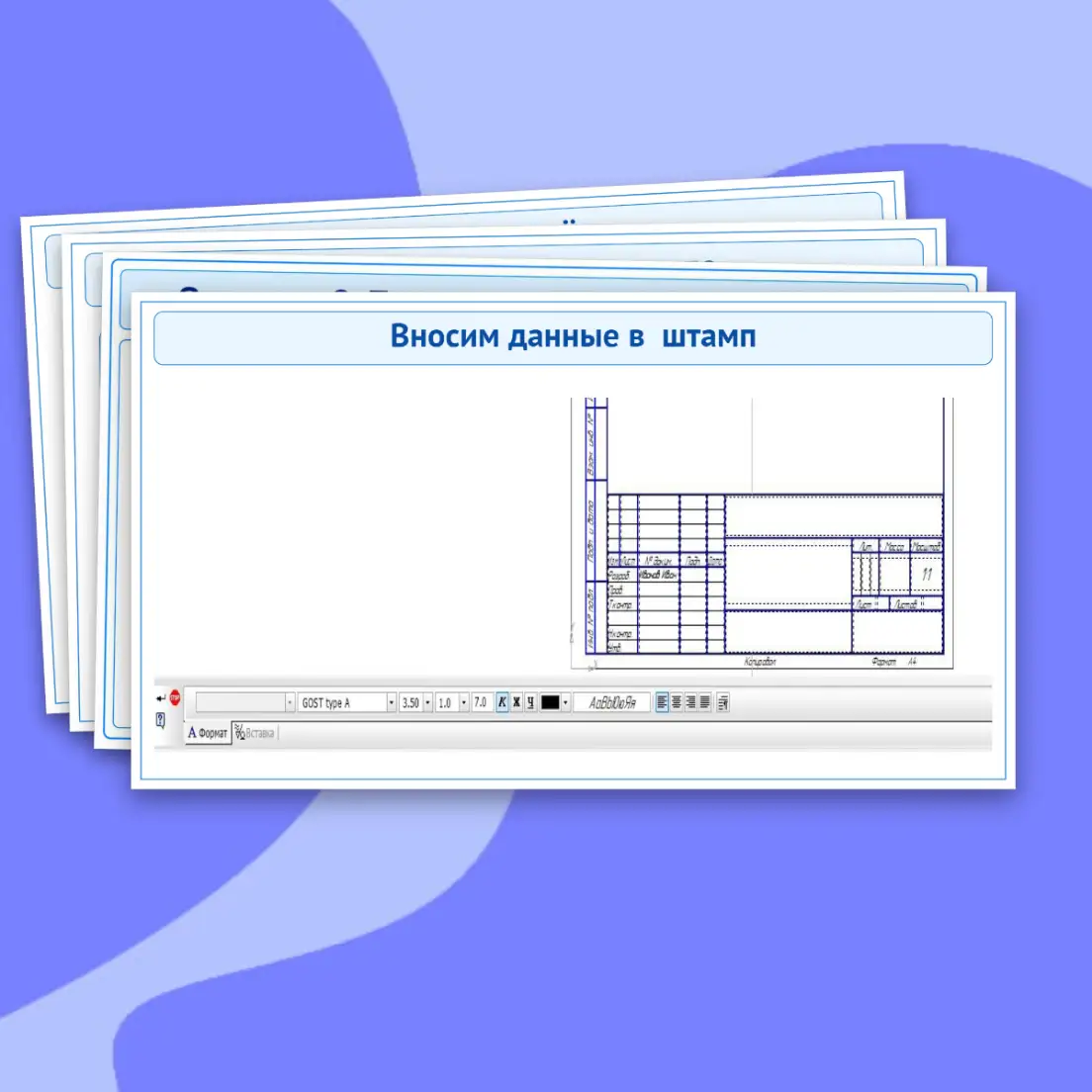

В презентации также показано, как заполнить основную надпись чертежа: указать название работы, данные учащегося, масштаб, номер листа и другие необходимые сведения. После завершения оформления готовый чертёж сохраняется в формате КОМПАС (*.cdw).

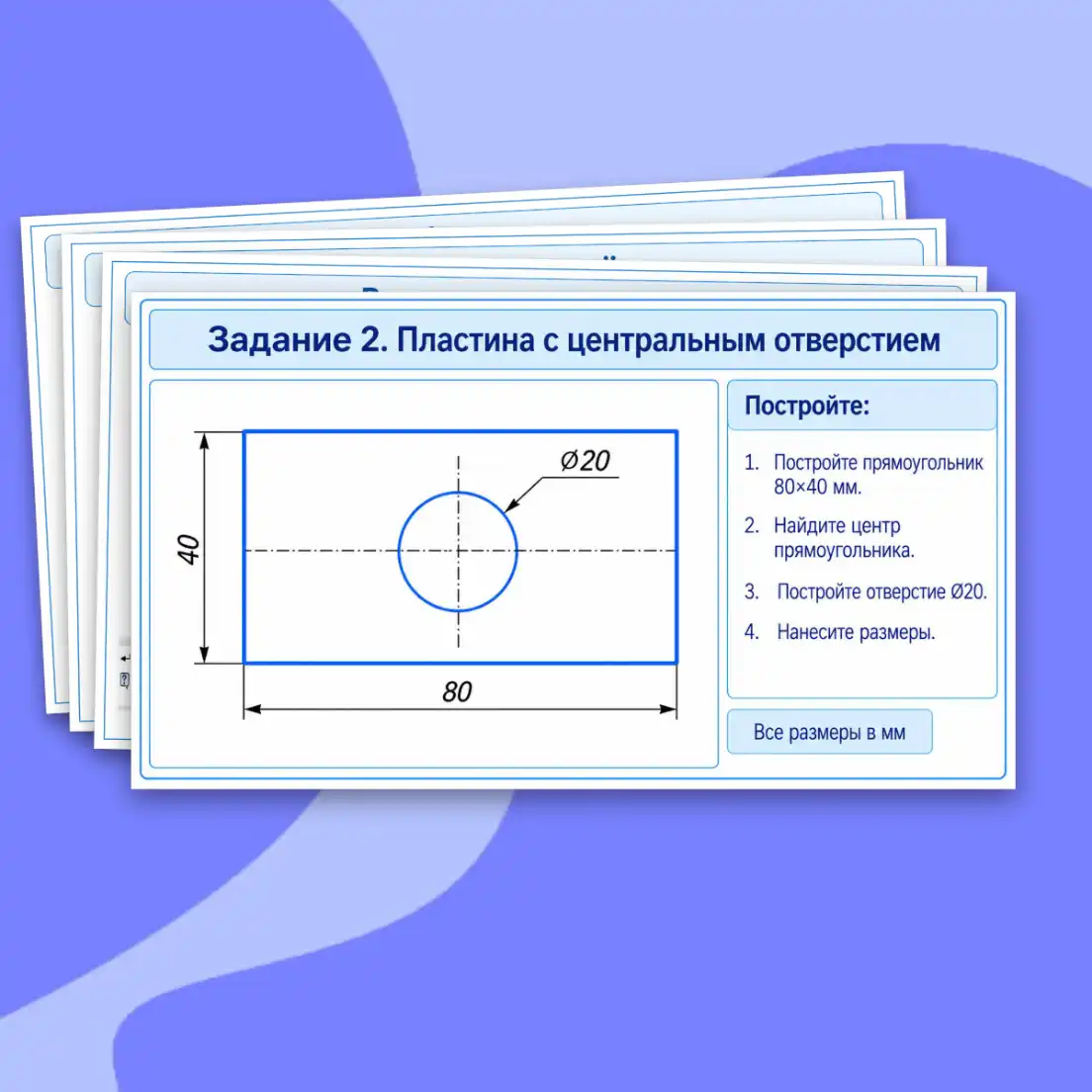

В конце предлагается второе задание для самостоятельной работы: построить пластину размером 80 × 40 мм, найти центр прямоугольника, выполнить центральное отверстие Ø20 и нанести необходимые размеры. Такое задание позволяет закрепить освоенную последовательность действий и проверить умение самостоятельно выполнять аналогичное построение.

Презентация помогает сформировать практические навыки работы в чертёжном редакторе, научиться создавать простые геометрические построения по заданным размерам, пользоваться основными инструментами КОМПАС-3D и оформлять результат в виде полноценного 2D-чертежа.
