Готовый урок по технологии для 9 класса «Технология создания объёмных моделей в САПР»
Комплект предназначен для проведения урока по технологии в 9 классе по теме создания объёмных моделей в системах автоматизированного проектирования. Материал построен на примере работы в САПР КОМПАС и знакомит учащихся с основными понятиями трёхмерного моделирования, интерфейсом программы, инструментами построения и последовательностью создания 3D-модели.
В комплекте содержатся два основных материала, каждый представлен в двух форматах: готовом для просмотра и печати PDF и редактируемом PowerPoint. Учитель может использовать материалы без изменений либо адаптировать их под свой класс и продолжительность занятия.
Презентация к уроку — 14 слайдов
Презентация последовательно раскрывает тему урока и может использоваться во время объяснения нового материала. В ней рассматриваются:

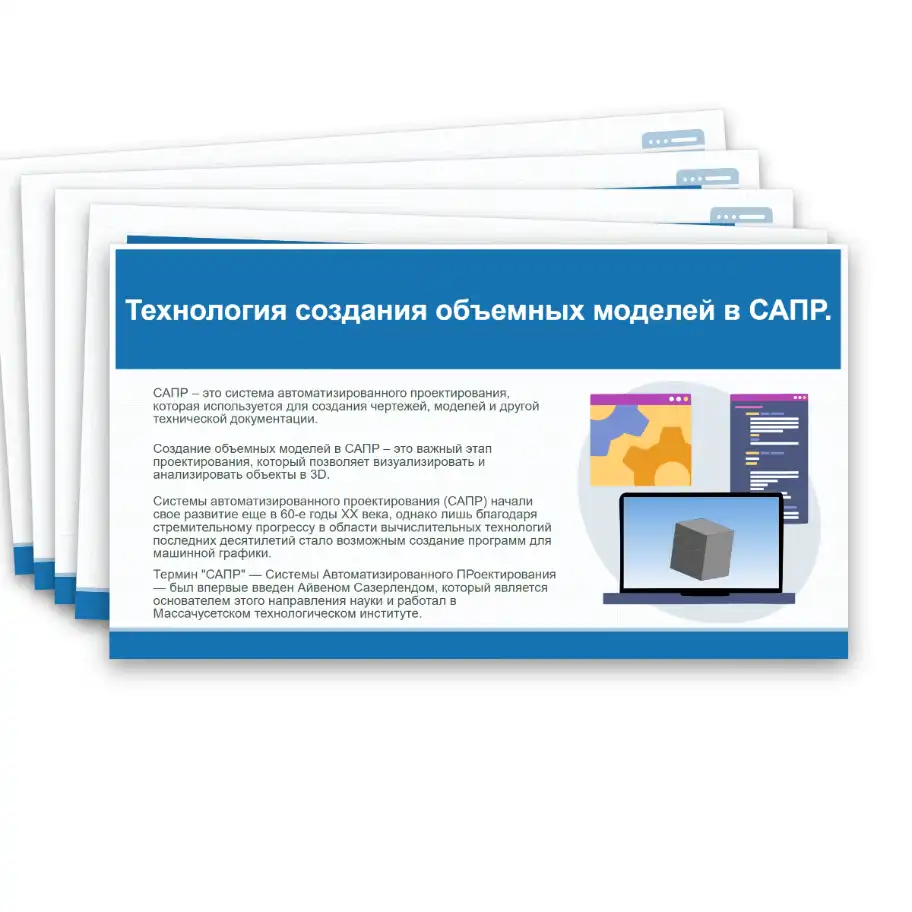

- понятие САПР и назначение систем автоматизированного проектирования;
- роль трёхмерного моделирования в проектировании;
- краткие сведения о развитии САПР;
- система КОМПАС и её применение в проектной и конструкторской деятельности;

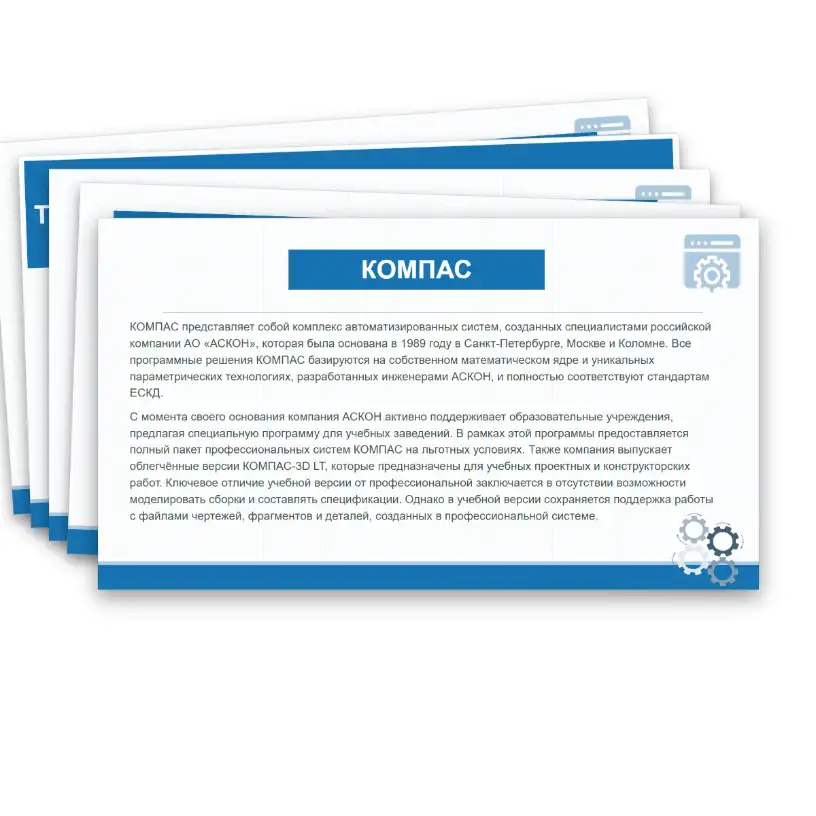

- особенности учебной и профессиональной версий КОМПАС;

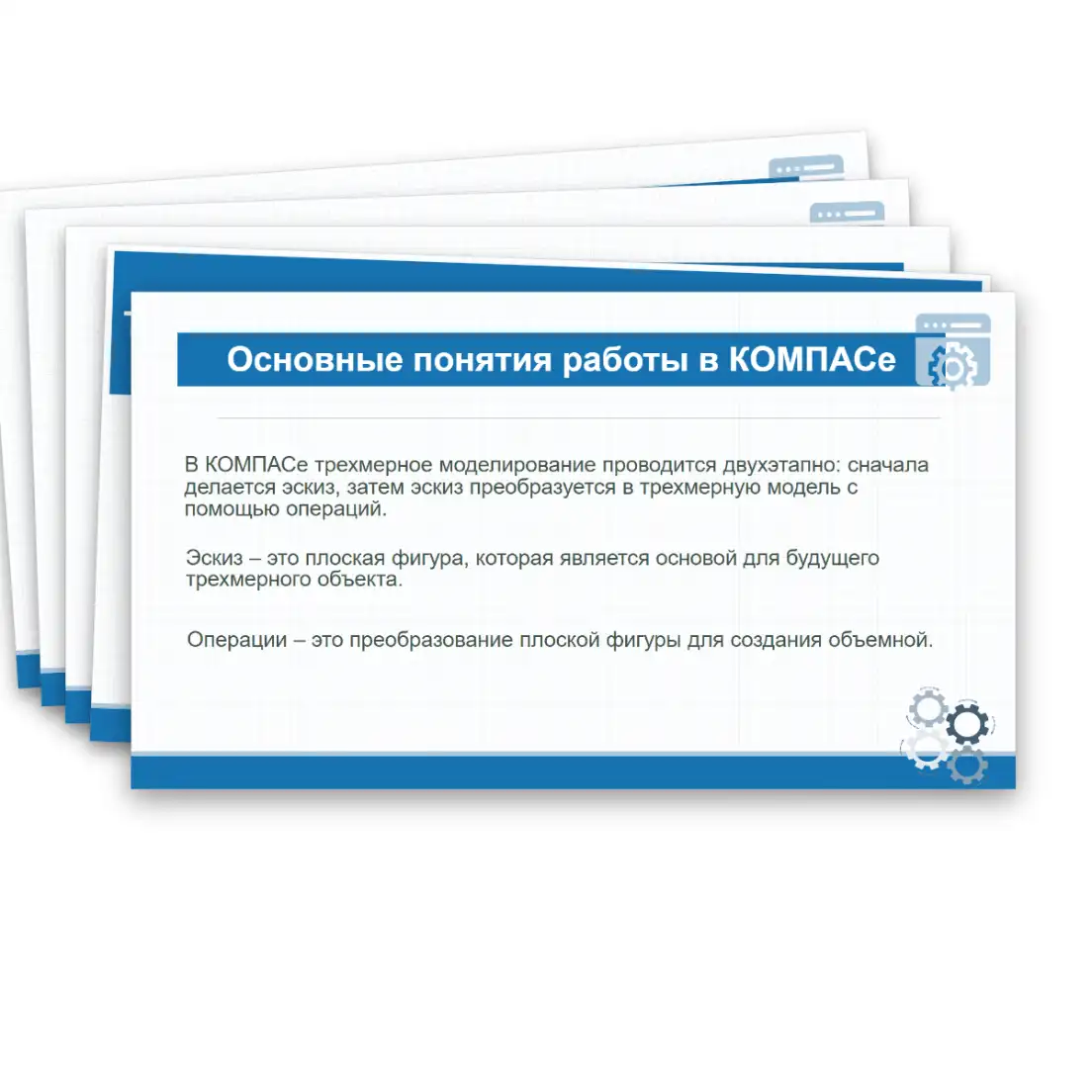

- основные понятия трёхмерного моделирования: эскиз и операции преобразования;

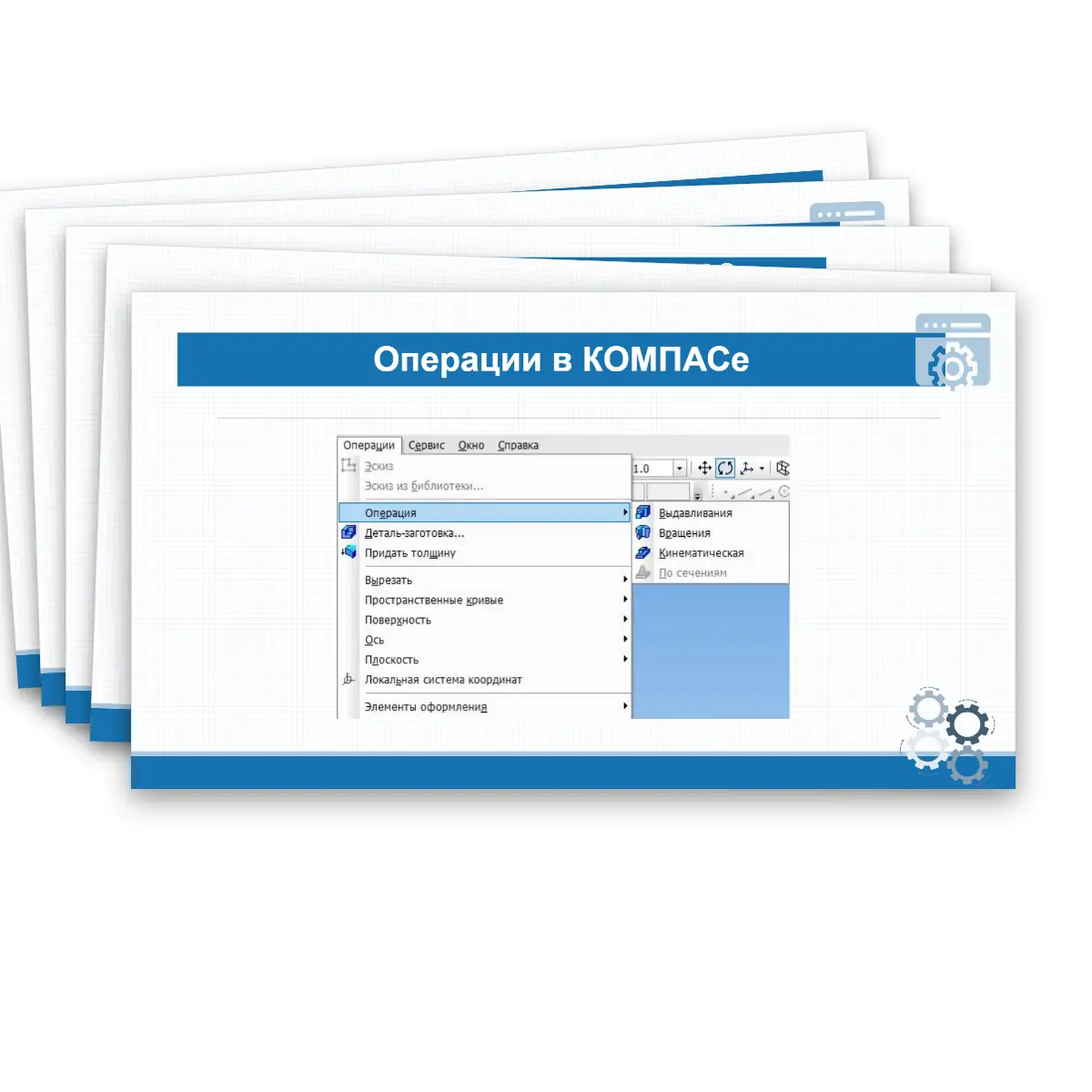

- операции выдавливания, вращения, кинематическая операция и построение по сечениям;

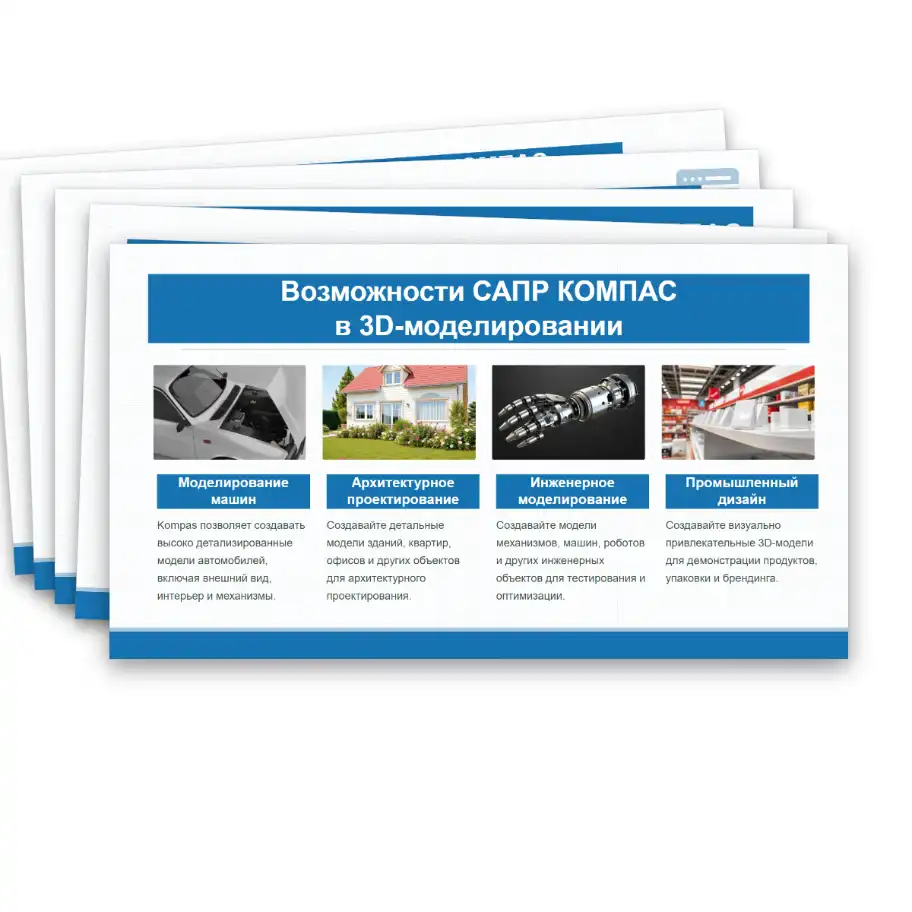

- применение 3D-моделирования при проектировании машин, зданий, инженерных объектов и изделий промышленного дизайна;

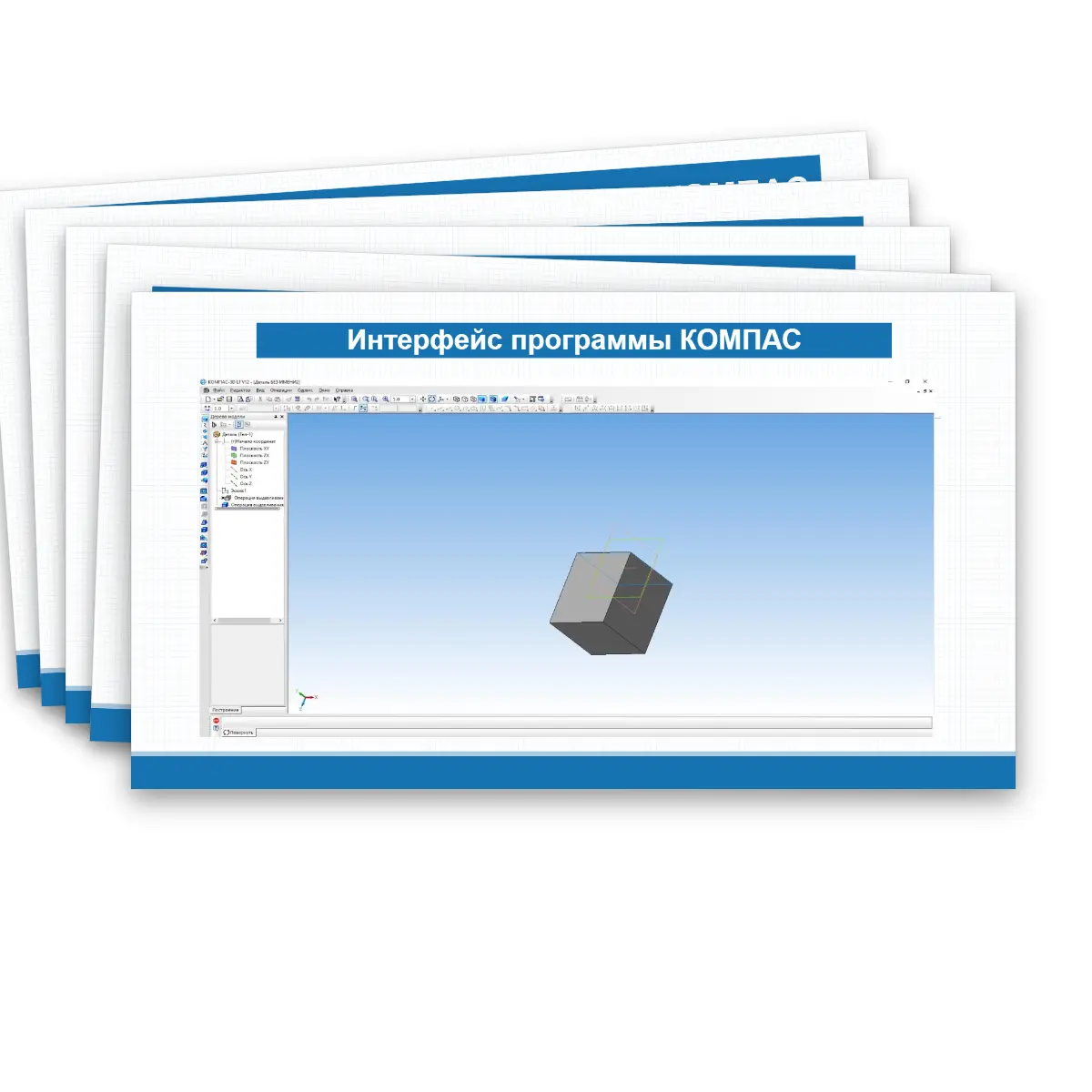

- интерфейс программы КОМПАС с демонстрацией рабочего окна и дерева модели;

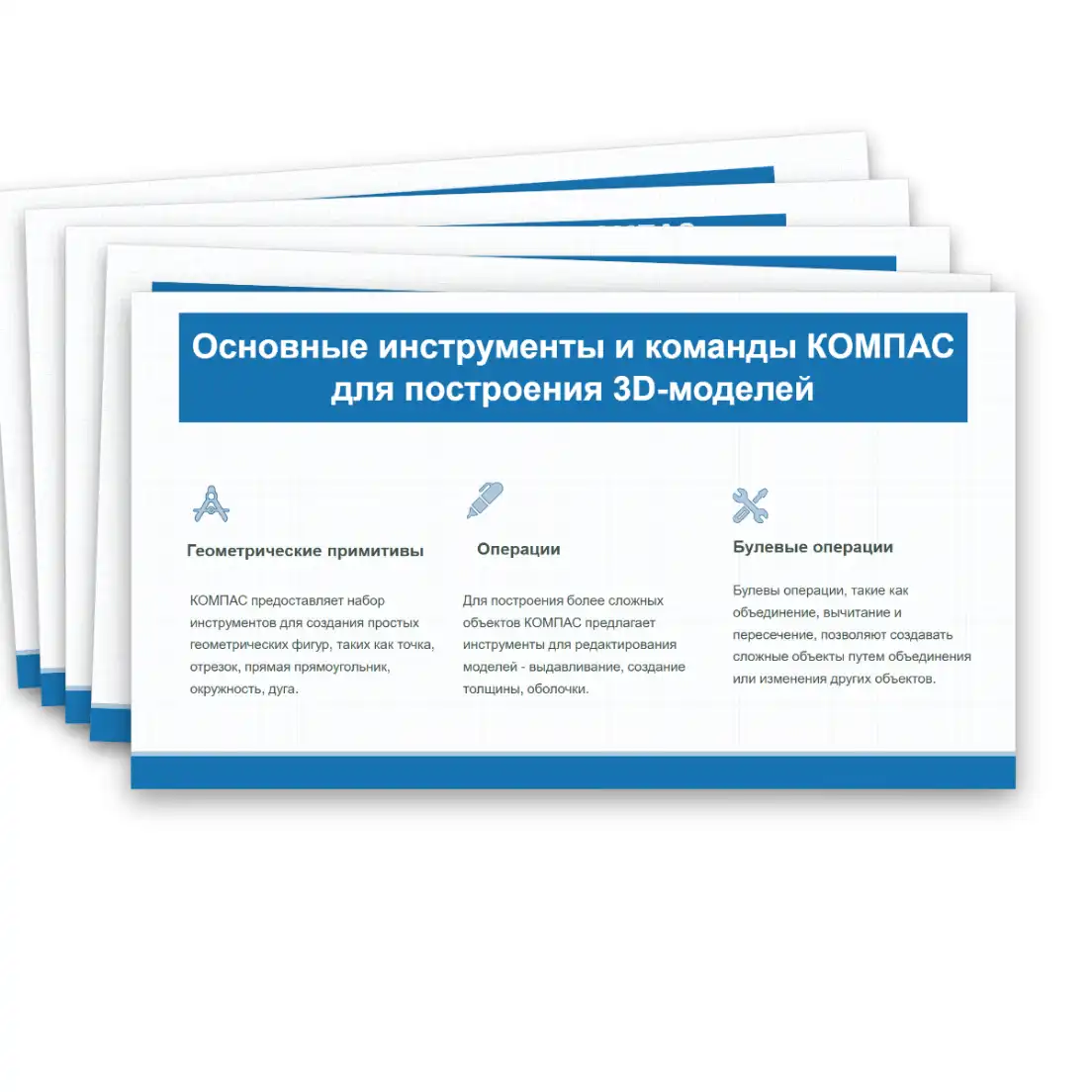

- основные инструменты построения 3D-моделей;

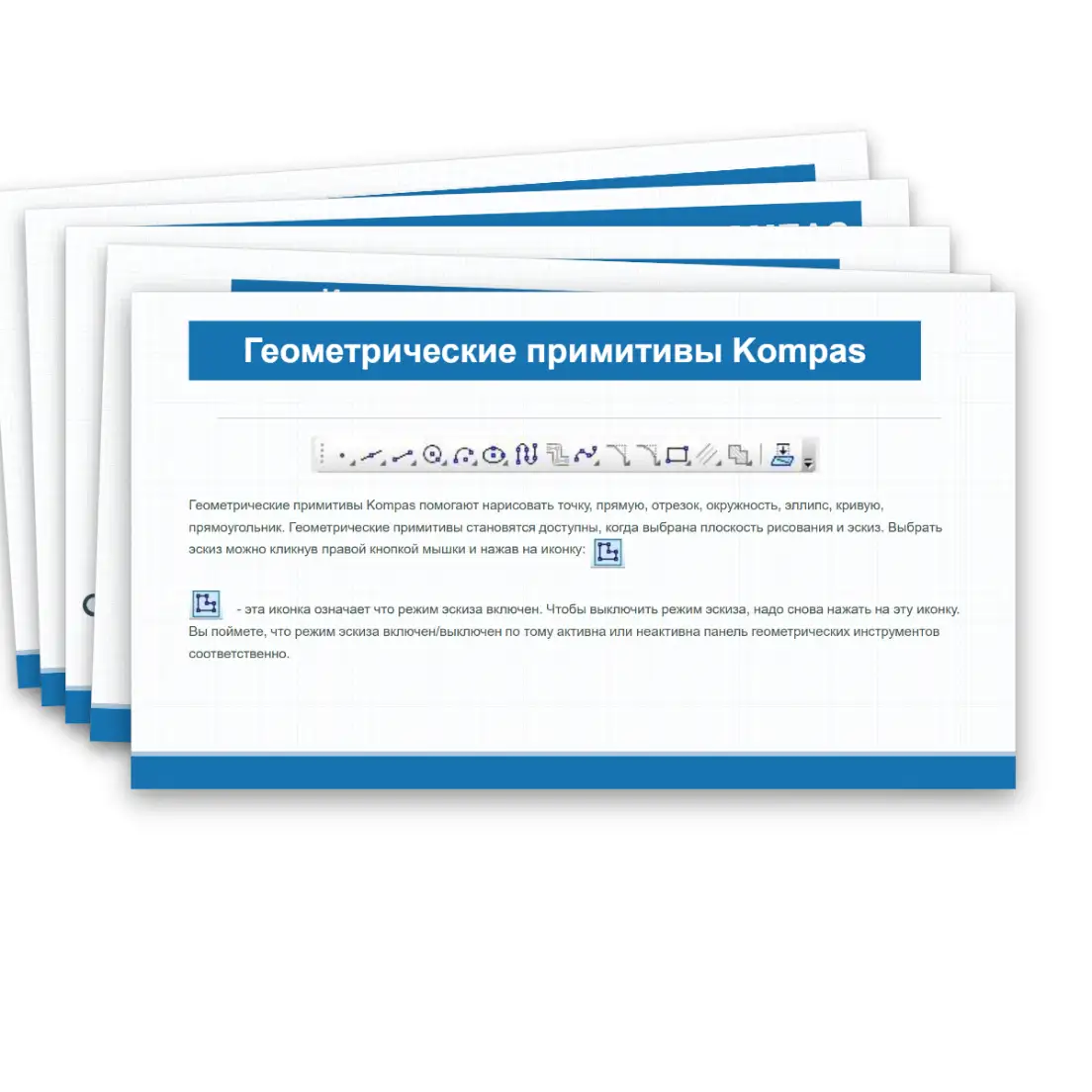

- геометрические примитивы: точка, прямая, отрезок, окружность, эллипс, кривая, прямоугольник;

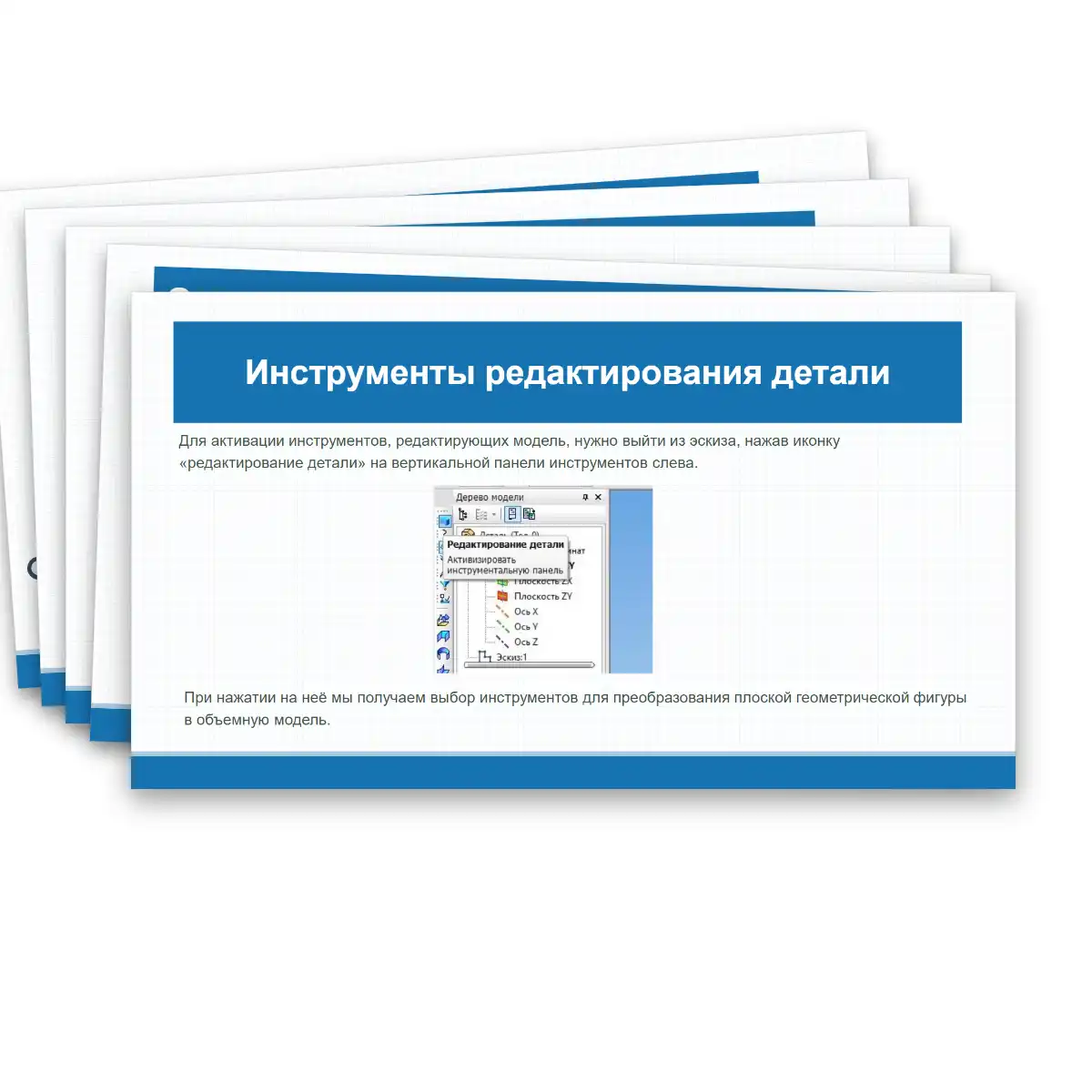

- работа в режиме эскиза и переход к инструментам редактирования детали;

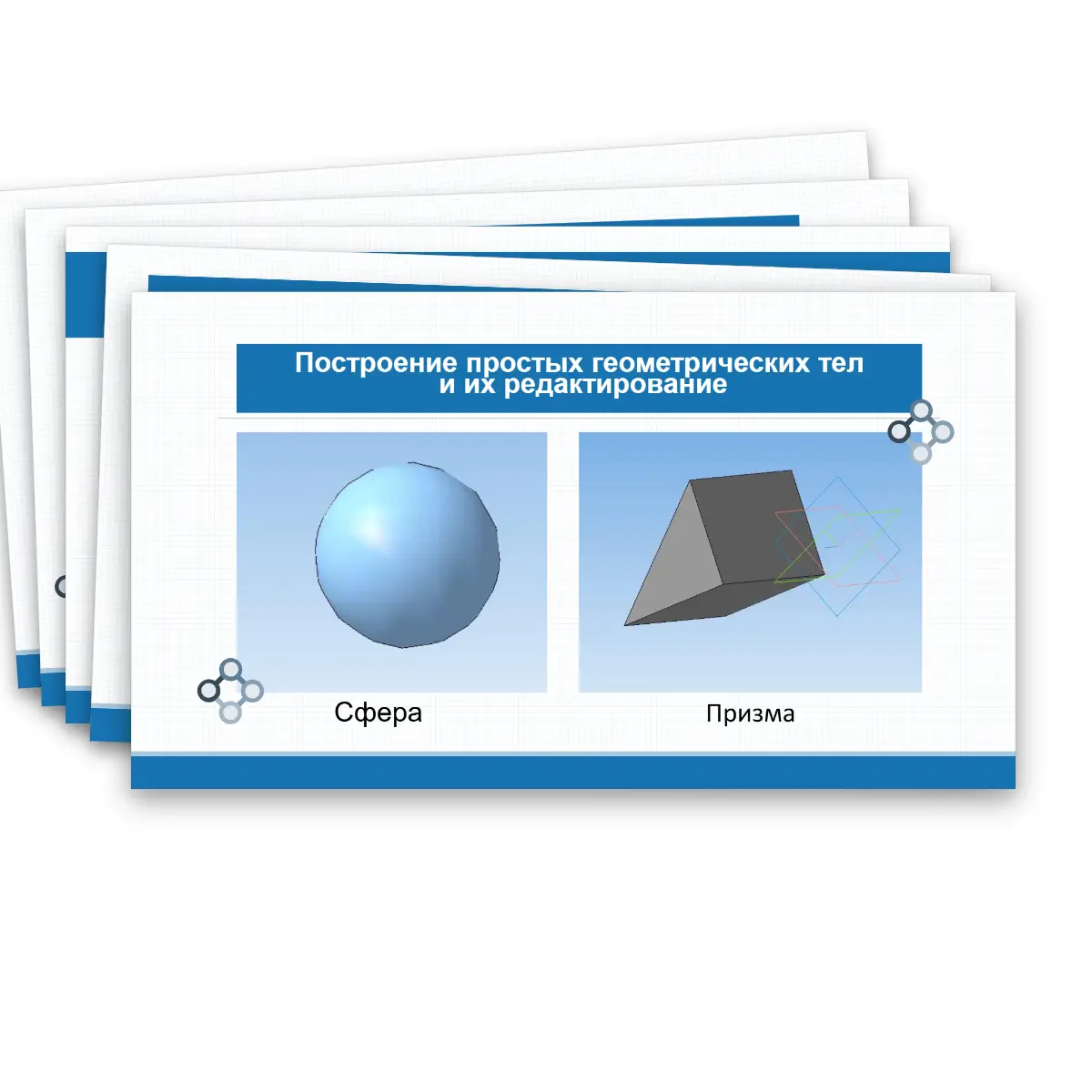

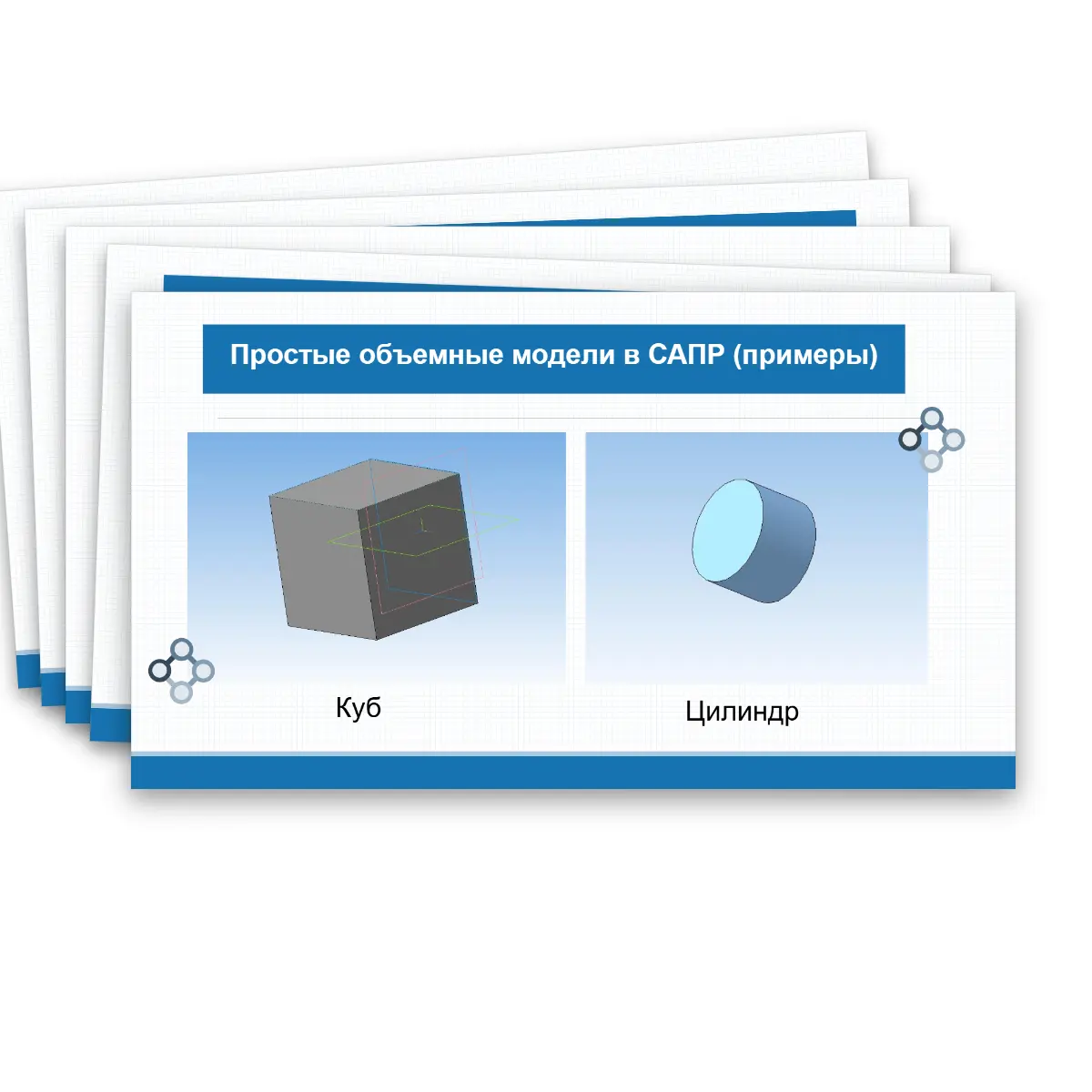

- примеры построения простых объёмных тел — куба, цилиндра, сферы и призмы;

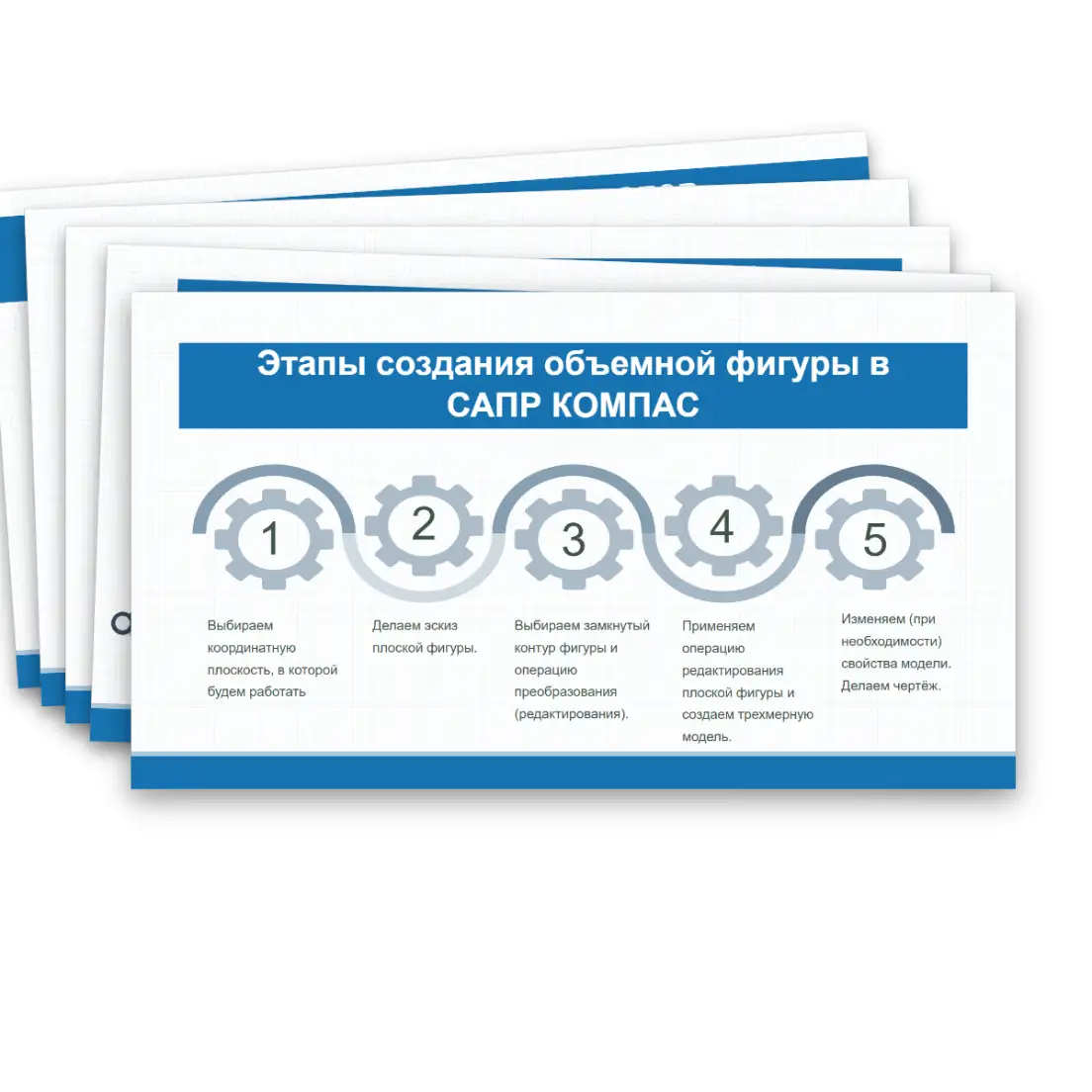

- пять основных этапов создания объёмной фигуры в КОМПАС: выбор координатной плоскости, создание эскиза, выбор замкнутого контура и операции, получение трёхмерной модели, изменение её свойств и создание чертежа;

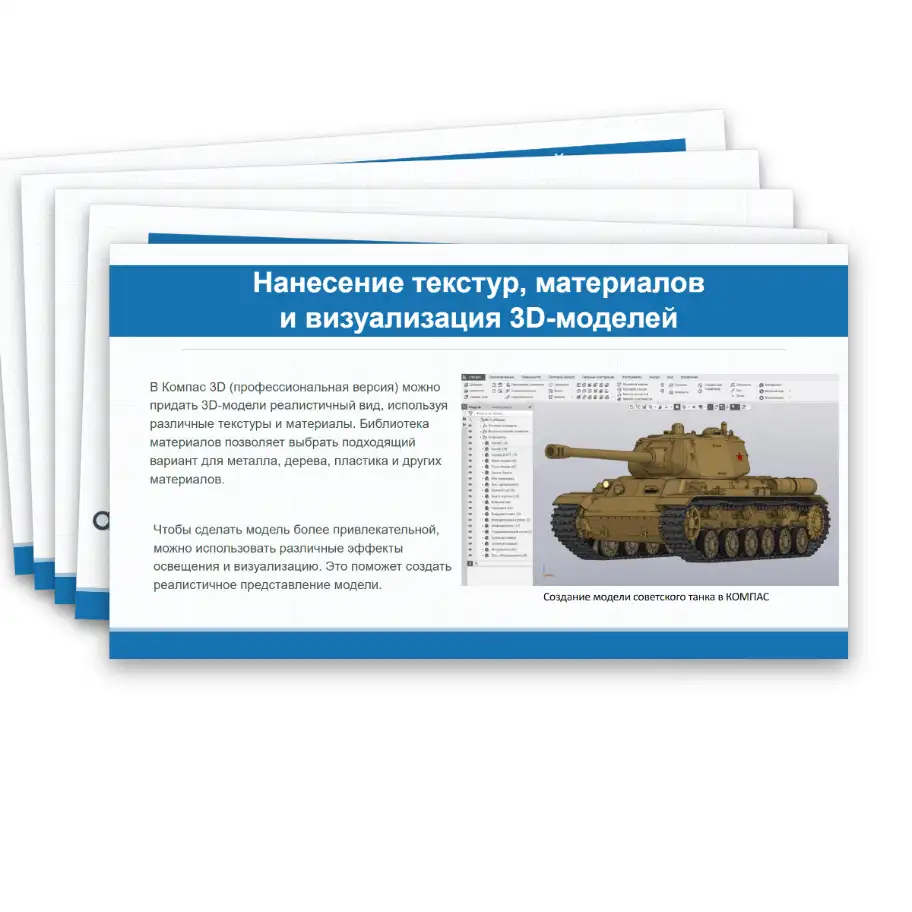

- использование текстур, материалов и средств визуализации в профессиональной версии КОМПАС 3D;

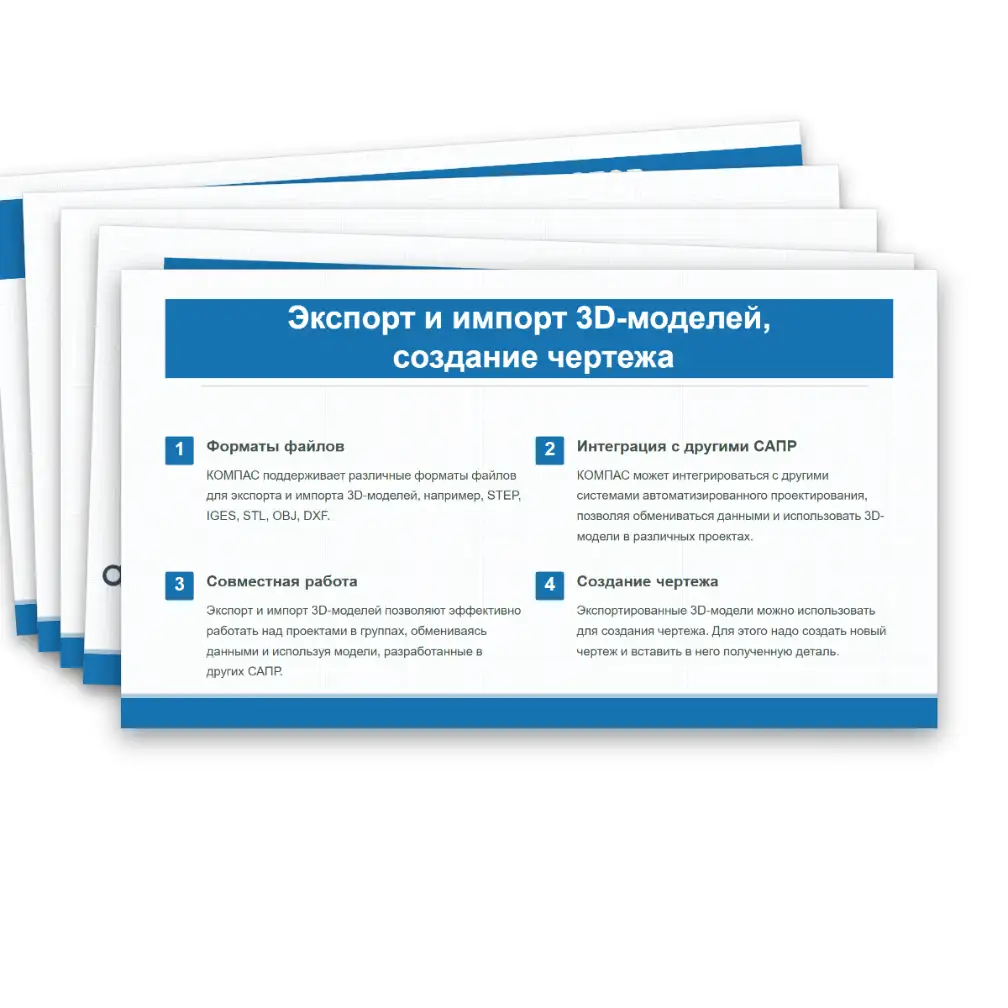

- экспорт и импорт 3D-моделей;
- форматы STEP, IGES, STL, OBJ и DXF;
- обмен моделями между различными САПР, совместная работа и создание чертежей на основе готовых 3D-моделей.

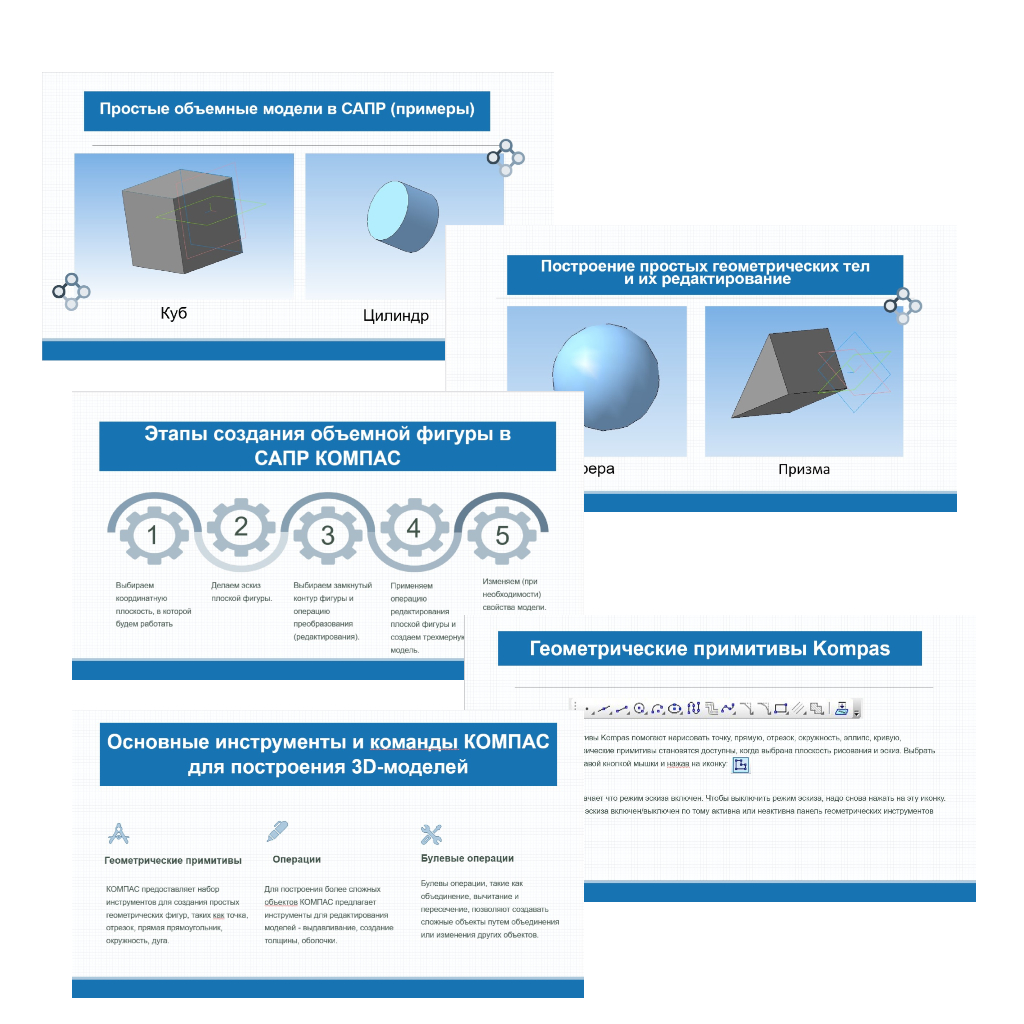

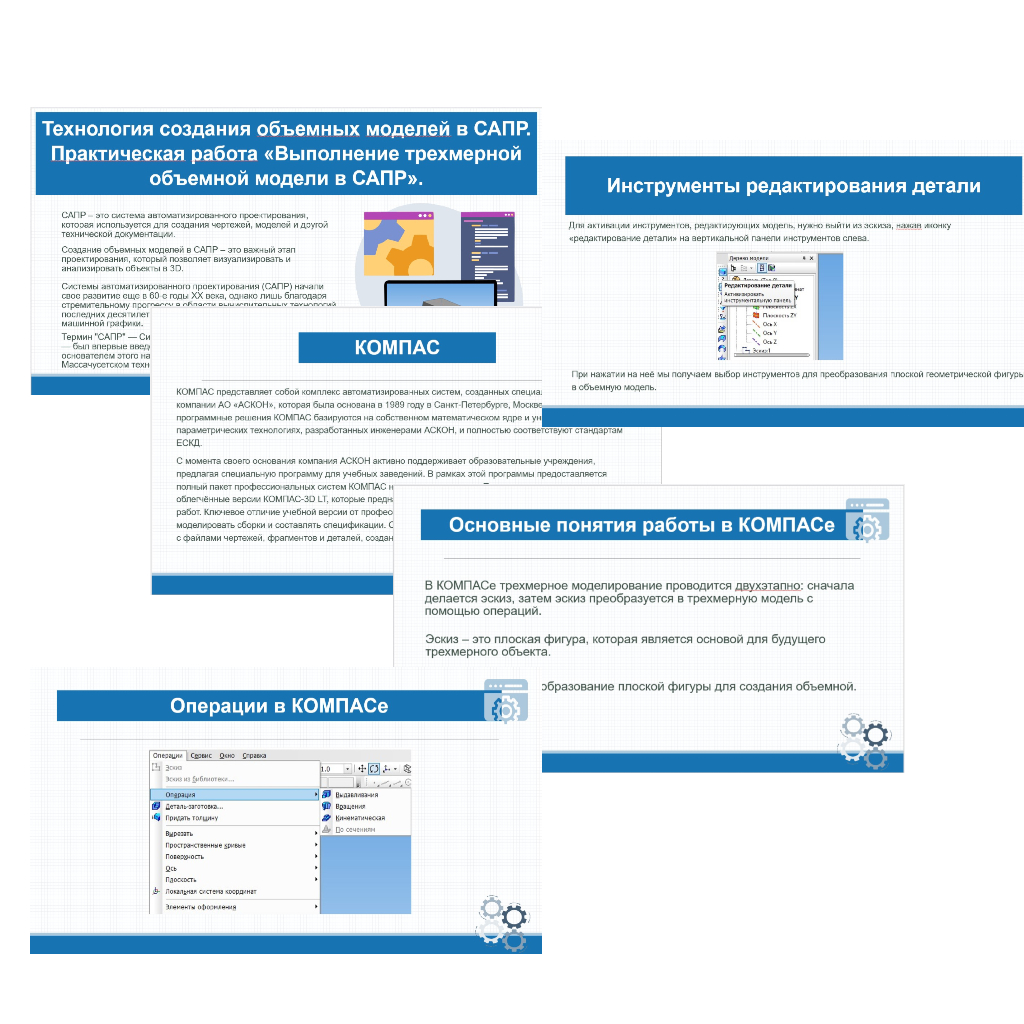

В презентации используются изображения интерфейса КОМПАС, инструментов программы и примеры трёхмерных объектов, поэтому материал можно объяснять непосредственно по слайдам.
Подробный сценарий проведения урока — 8 страниц

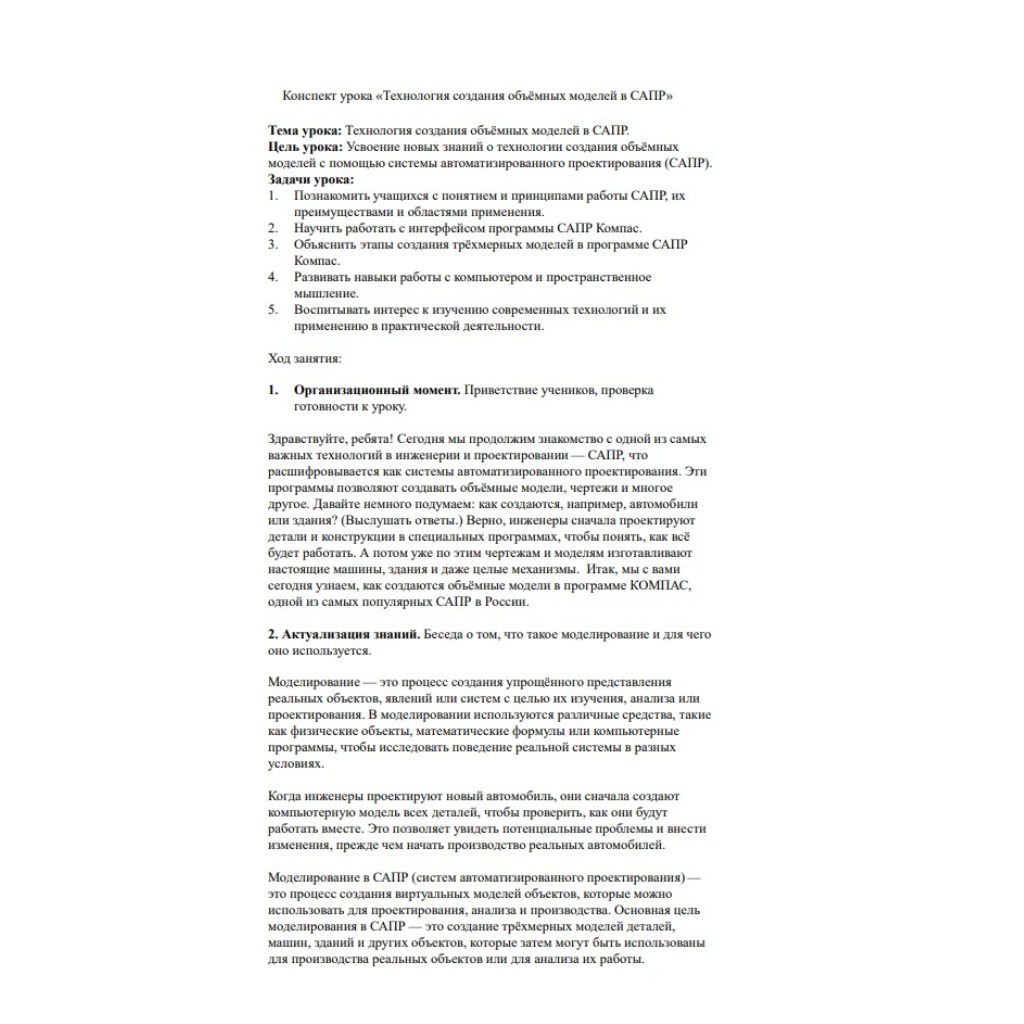

Сценарий разработан как готовая основа для проведения занятия. Он не ограничивается кратким планом: в материале прописано содержание объяснения учителя и последовательность работы с презентацией.
В сценарии представлены:
- тема, цель и задачи урока;
- организационный момент;
- готовое вступительное обращение к учащимся;
- актуализация знаний о моделировании и его назначении;
- объяснение понятия компьютерного моделирования в САПР;

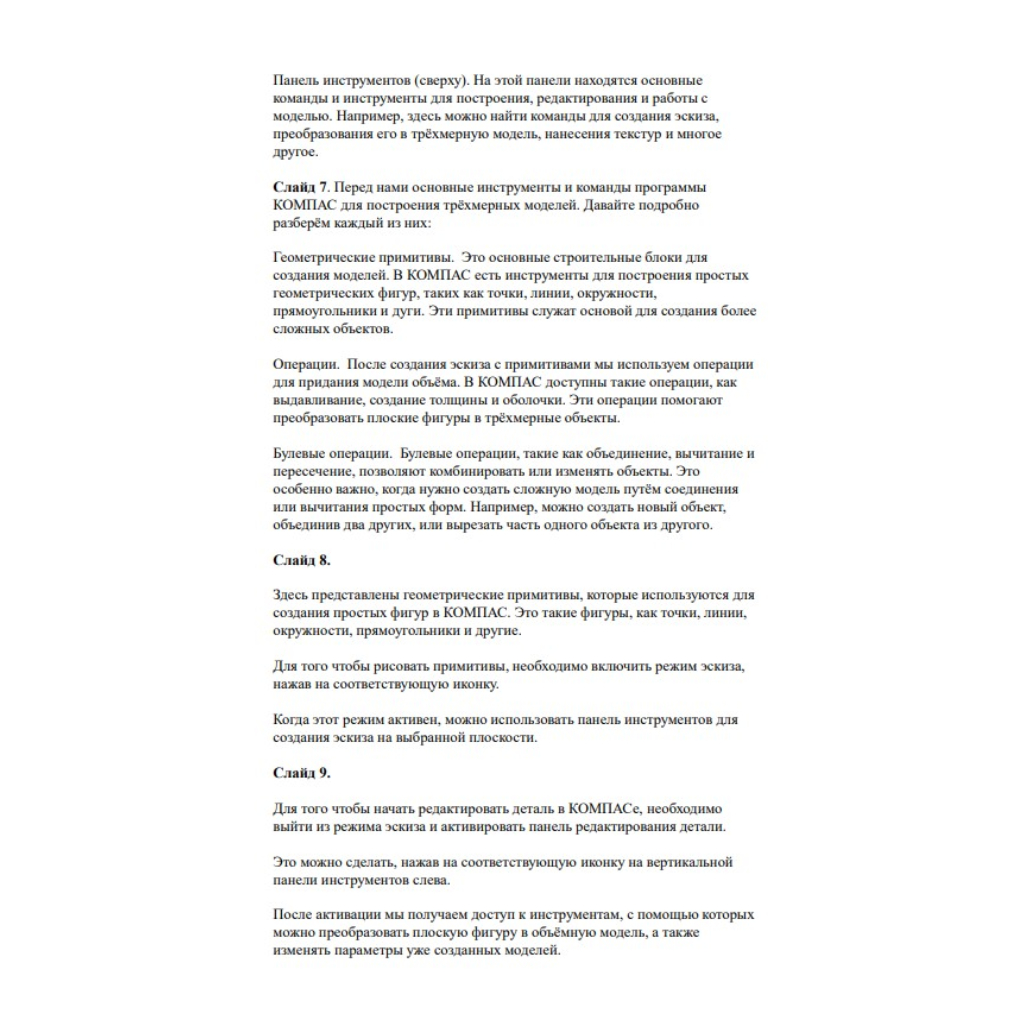

- подробные комментарии учителя ко всем 14 слайдам презентации;
- объяснение терминов «эскиз», «операция», «геометрические примитивы»
- разбор интерфейса и инструментов КОМПАС;
- объяснение способов получения куба, цилиндра, сферы и призмы;
- пошаговый разбор общей технологии создания объёмной модели;
- вопросы учащимся по ходу объяснения, позволяющие поддерживать диалог на уроке;
- закрепление изученного материала;
- три итоговых вопроса по теме с готовыми ответами для учителя;
- дополнительные задания для учащихся;
- ожидаемые результаты урока;
- вопросы для рефлексии;
- подведение итогов занятия.
Что получает учитель
Комплект объединяет наглядную презентацию и подробный текстовый сценарий, поэтому преподавателю не требуется отдельно составлять объяснение к каждому слайду. В сценарии указано, что рассказать учащимся, на каких понятиях сделать акцент, какие вопросы задать во время изучения материала и как провести итоговое закрепление.
Редактируемые версии материалов позволяют изменять текст, переставлять или дополнять слайды, сокращать объяснение и адаптировать содержание под конкретный класс. PDF-версии подходят для быстрого просмотра, демонстрации и печати.
Таким образом, в комплект входит полный теоретический урок по теме создания объёмных моделей в САПР КОМПАС: презентация из 14 слайдов, подробный сценарий проведения занятия, вопросы для закрепления с ответами, дополнительные задания, ожидаемые результаты и рефлексия.
